10.Díl ulpívá na tvárníku/sticking on ejector side

10.Díl ulpívá na tvárníku (vyhazovači) / part sticking on ejector side

Výlisek ulpívá na tvárníku na vyhazovací straně formy. Praskavý zvuk při vyhazování.

Nezaměnit, nesplést s :

technolog: snížit nebo i zvýšit dotlak,snížit, nebo zvýšit teplotu formy,snížit nebo zvýšit teplotu taveniny snížit, nebo zvýšit čas chlazení,snížit nebo zvýšit rychlost vyhazování

nástrojař: Nafilmovat průběh vyhození a zjistit jak a kde to konkrétně vázne.) Hledat otřepy,podkosy, poškození, hrubý povrch,nedostatečné vyjímací úkosy Zkontrolovat chlazení formy.(chlazení zvyšuje smrštění a lepení na tvárník Křížení výlisku kvůli váznutí na šíbrech a šikmáčích

seřizovač: Čištění nánosů u měkkých materiálů

jiné(materiál,stroj, konstrukce dílu): Vlhkost v granulátu, materiál,Málo vyhazovačů

L.Zeman:

Díl ulpívá na TK nástrojař:

Při vyndavání zastříklého dílu postupujte s nejvyšší opatrností! Použijte mosazné, bronzové nástroje, abyste nepoškodili tvar. Nahřátí horkovzdušnou pistolí může být nezbytné!!!

S vysokou pravděpodobností někdo před vámi podobnou situaci řešil šroubovákem!!! Pokud se šroubovák objeví i ve vaší ruce, přebíráte zodpovědnost na sebe za všechna poškození, která se na formě ukážou. Nejde tu o alibismus ale o profesionalitu! Jako nástrojař významně ve firmě ovlivňujete způsob a firemní kulturu jak se k formě chovají seřizovači a obsluha!!

Formu vyčistíme, zběžně zkontrolujeme navalené hrany a zápory, stříkneme separátorem a rozjíždíme výrobu. Od určité chvíle 5-20 výlisků přestane separátor fungovat a nástrojař sleduje (natočí detail na mobil) kde a jak dochází k problému.

Výstřik bez dotlaku drží na vyhazování kvůli vysokému nekompenzovanému smrštění. (to je do jisté míry normální, proto se při rozjezdu používá separátor)

Váznutí výlisku může být způsobeno zablokováním chladících kanálů.Zkontrolujte průtoky(ev. výlisek termokamerou).Tato vada bude mít specifický výskyt. Váznutí se začne projevovat až po prohřátí výrobou několika (desítek) zdvihů nepřetržitě. (po každé přestávce to bude chvilku ok)

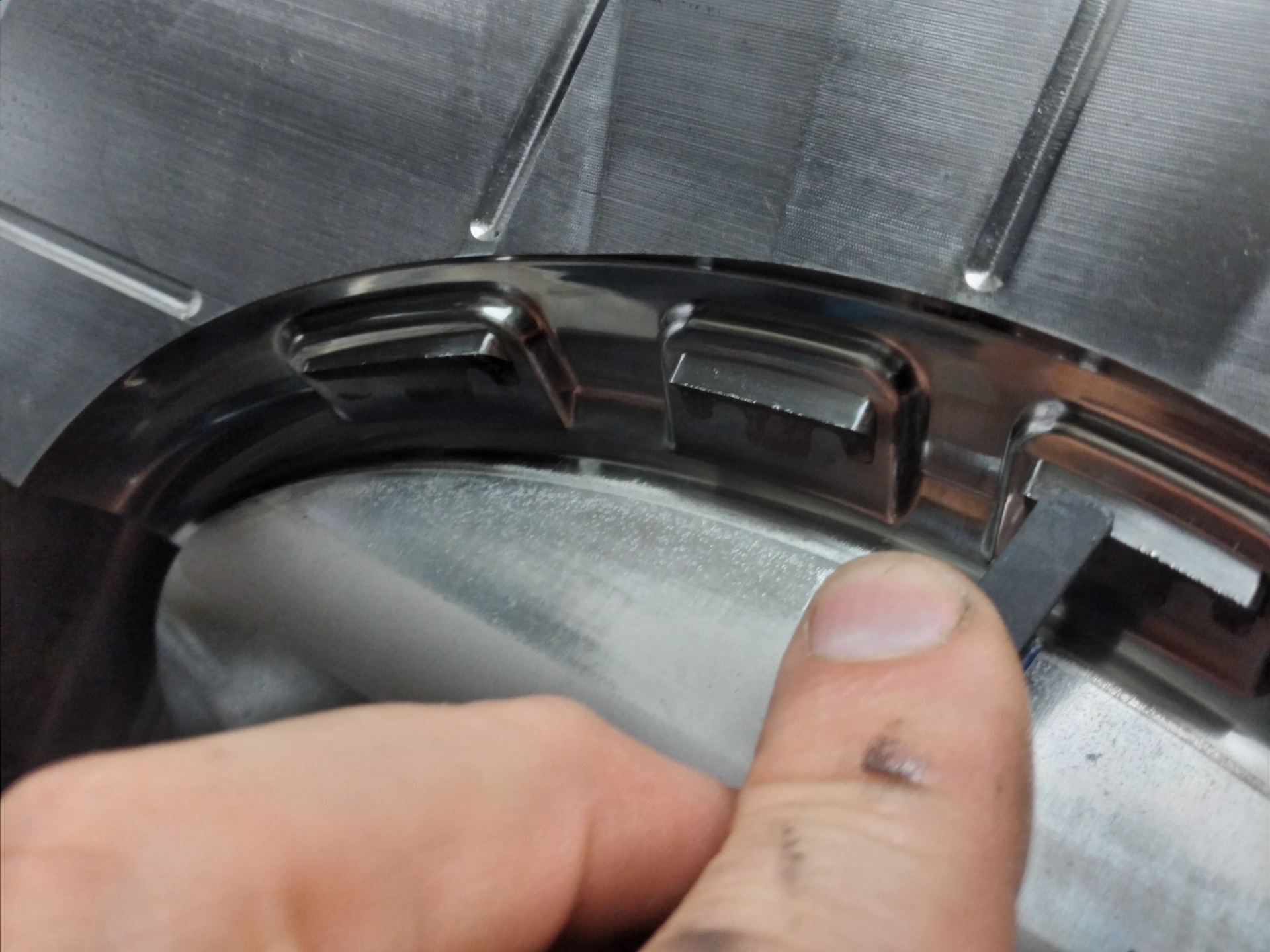

Pokud výstřik začne váznout při zvyšování dotlaku, pak hledáme přednostně na místech, kde dotlak a malé smrštění přidržuje výlisek. Taková místa jsou tenká,dlouhá žebra a neadekvátní úkosy a povrch v jejich plochách!! Je třeba najít a vytypovat všechny plochy a hranky a jejich protějšky, kde vznikají dané síly a zkontrolovat na nich hranky úkosy a kvalitu povrchu. (nabarvěte kontury fialovým lihovým fixem a obtáhněte jemným dia. (keram) pilníkem. Hranky, podkosy, zápory nepravidelnosti se tak opticky zviditelní. Pokud takto nabarvíte hranku před vstřikem, uvidíte na světlém výlisku kde škrábe.

Problémy s odformováním může způsobovat křížení výlisku díky nedokonalému odformování v šikmých vyhazovačích a šíbrech (zkontrolovat dostatečný krok) odformovací úkosy, hrany, zápory na šíbrech ve směru jejich pohybu při odformování.

Někdy je nutné přidat na vhodném místě "přidržovače" které zabrání křížení. Nesmí způsobovat šupinky a vadit konstrukci dílu.

Váznutí dílu může být způsobené opotřebením nebo poškozením tvarů kolizí, erozí např diesel efektem , chybou obsluhy apod.

Zápory, škrábance, navalené hrany, kde mohou vznikat problémy s odformováním musí být opraveny.

Zkontrolujte vyjímací úkosy, hrany na žebrech, povrchy na místech, kde může díky smrštění výlisek ulpívat na tvarech.

Hloubka dezénu na plochách s minimálním úkosem může způsobovat ulpívání, deformace a vysokou zmetkovitost už při minimálních odchylkách vstřikovacích parametrů .(T okno) Formařská poučka říká, že na každých 0,025mm hloubky dezénu je nutné přidat 1° vyjímacího úkosu. (dezén s hl 0,05 mm musí mít min 2° vyjímací úkos 0,075 3°atd. V případě technického lesku plně postačuje leštění 400 papírem.

Některé měkké materiály jako guma, měkké polypropyleny, TPEčka vyžadují naopak hrubý povrch pro snadnější odformování a na hladké ploše naopak drží přisáté kvůli vakuovému efektu!!!

U měkkých materiálů mohou ulpívání způsobovat nánosy a kondenzáty, které je potřeba čistit.

Typ : Pro vyčištění zastříknutých žeber nebo kůlu použijte nahřátý měděný drát rozklepaný do plošky ev. se záseky jako hupcuk.. vtavíte do zástřiku, počkáte až materiál ztuhne a zchladne a klepnutím hupcuku zkusíte vytáhnout celý zástřik (lze tím ušetřit dlouhé hodiny choulostivé práce)
