17.Škrábance / scuf and scratches

Je potřeba zjistit, jestli škrábance vznikají:

při otevření formy,

při pohybu vyhazovací desky

při odebírání robotem

další manipulací obsluhy

Nezaměnit, nesplést s: šlíry, stříbření a kontaminace, poškození poškrábání povrchu formy

technolog: zkontroluj výlisek při otevření, zkontroluj výlisek po vyhození, zkontroluj odebrání robotem

nástrojař: vyjímací úkosy a hrany, hloubka dezénu a vyjímací úkos, namačkaná a poškozená dělící rovina, vyhazování a vyhazovače

seřizovač: robot

jiné(materiál,stroj, konstrukce dílu) :

L.Zeman:

Škrábance nástrojař:

Nástrojař může už z výlisku odhadnout, jak škrábance mohou vznikat. Nejprve ale je třeba odpovědět na otázky :Jsou škrábance na stejných místech a na každém výlisku? ( pokud ano, pokračujte bodem 2 a dál)

Ozývají se praskavé zvuky při otevírání formy? ( ano- doporučuji zpomalit stroj a sledovat otevírání, výhodné je použít mobil na selfie tyči a natočit otevírání a prohlédnout zpomaleně)

Ozývají se praskavé zvuky při vyhození? (Prohlédněte zpomalené video)

Má díl škrábance i při manuálním odebrání? (pak chybu způsobuje odebírání robotem, nebo následné manipulace)

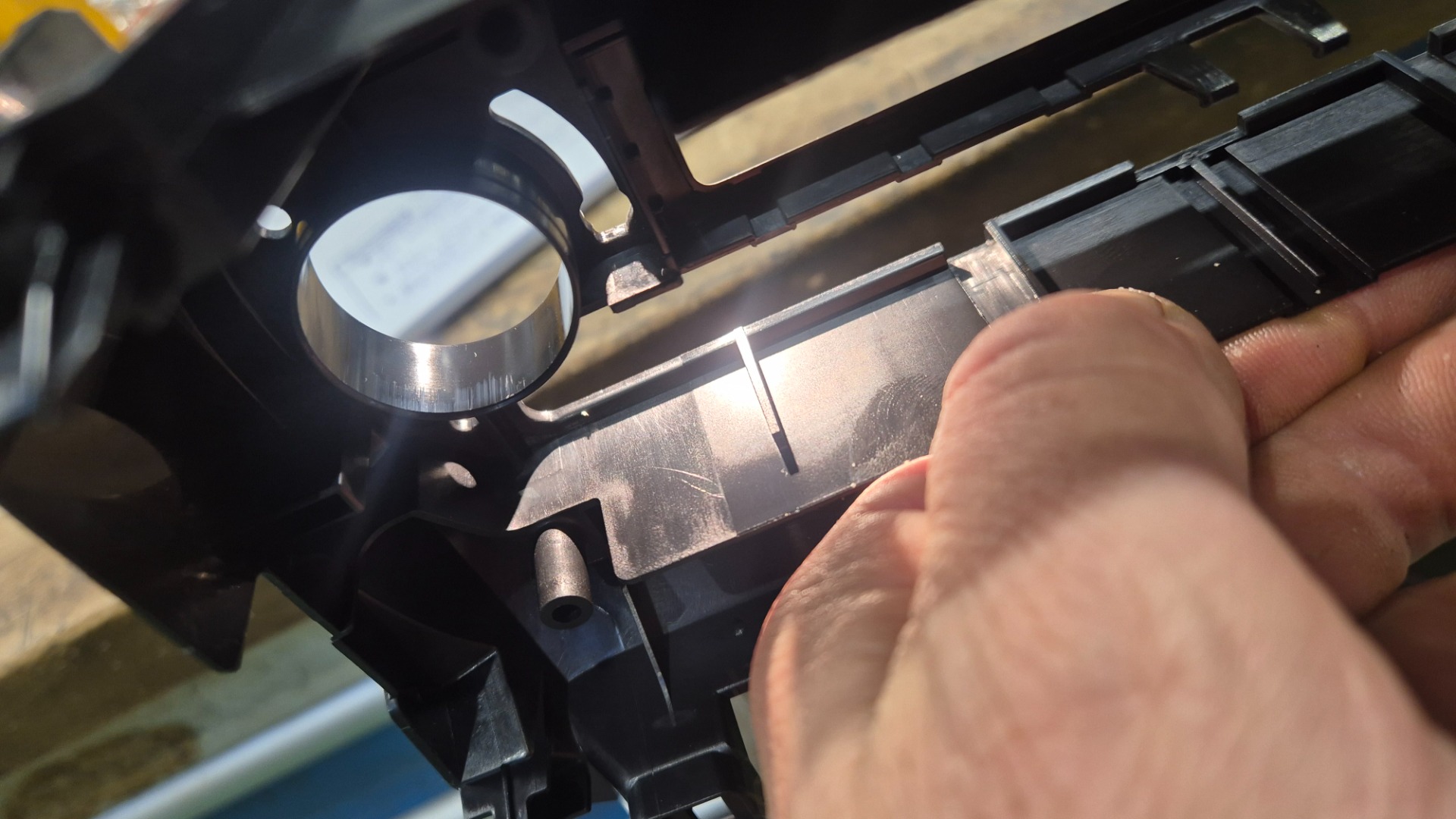

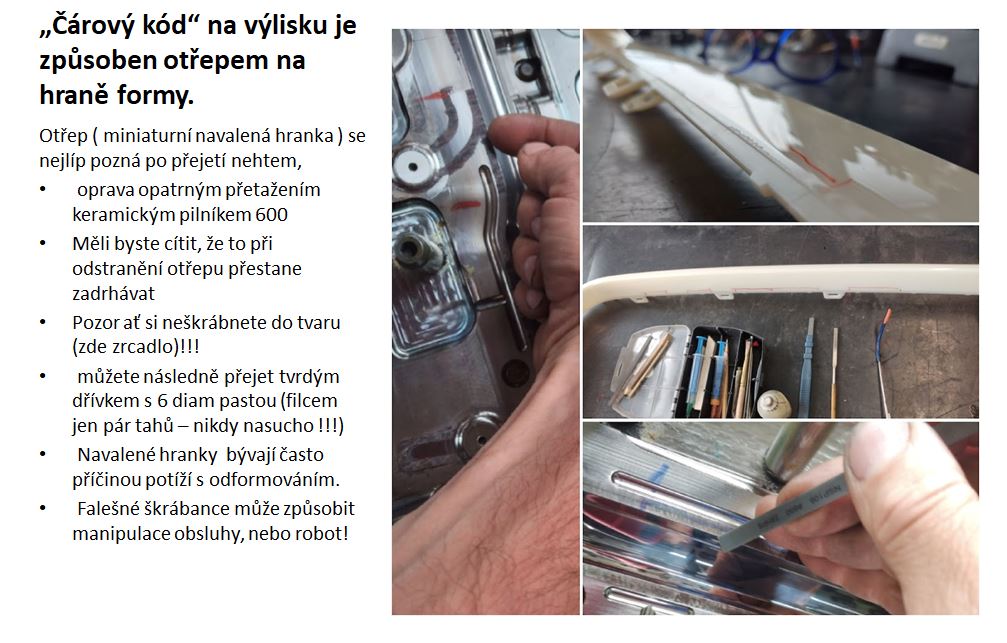

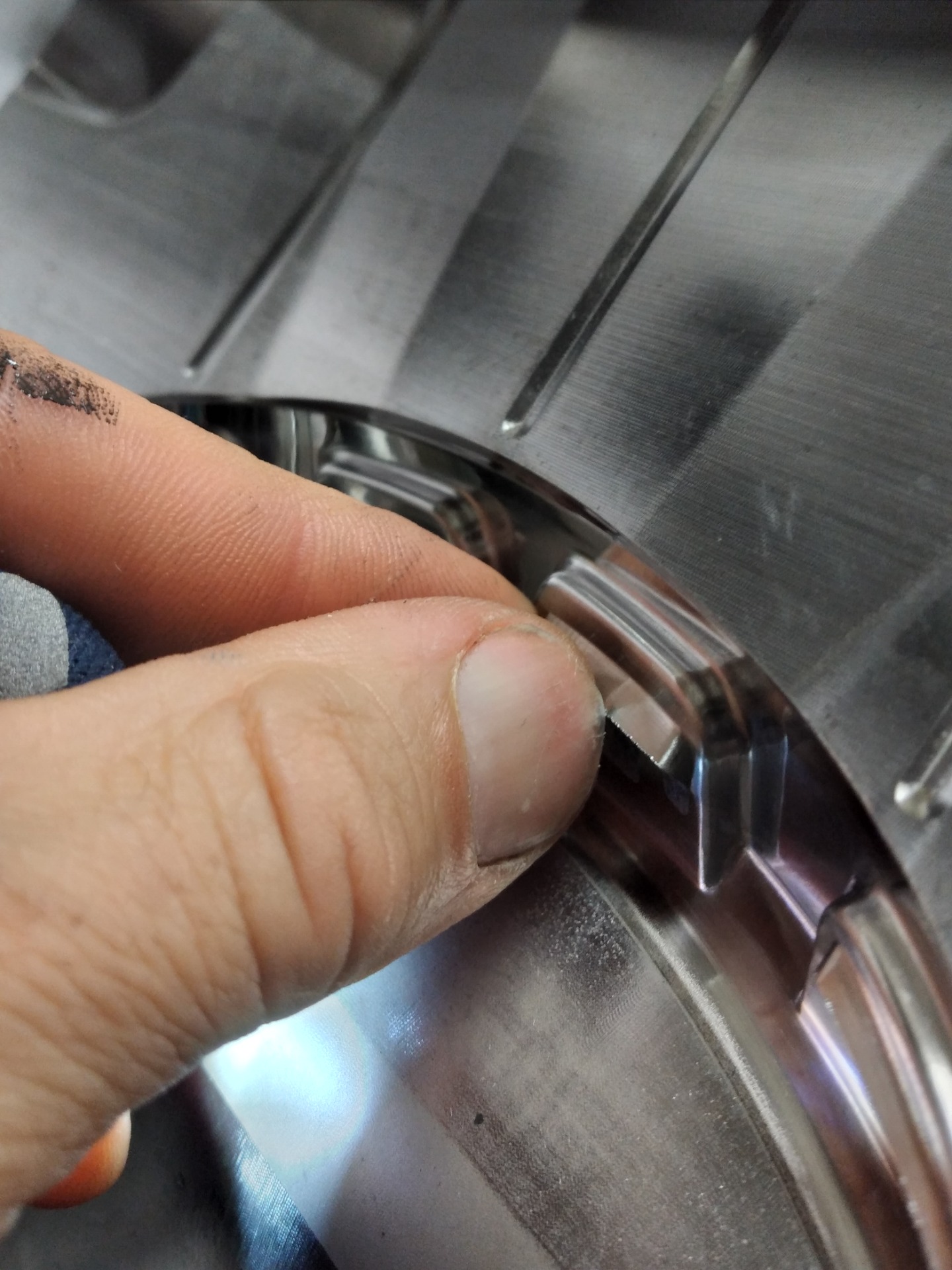

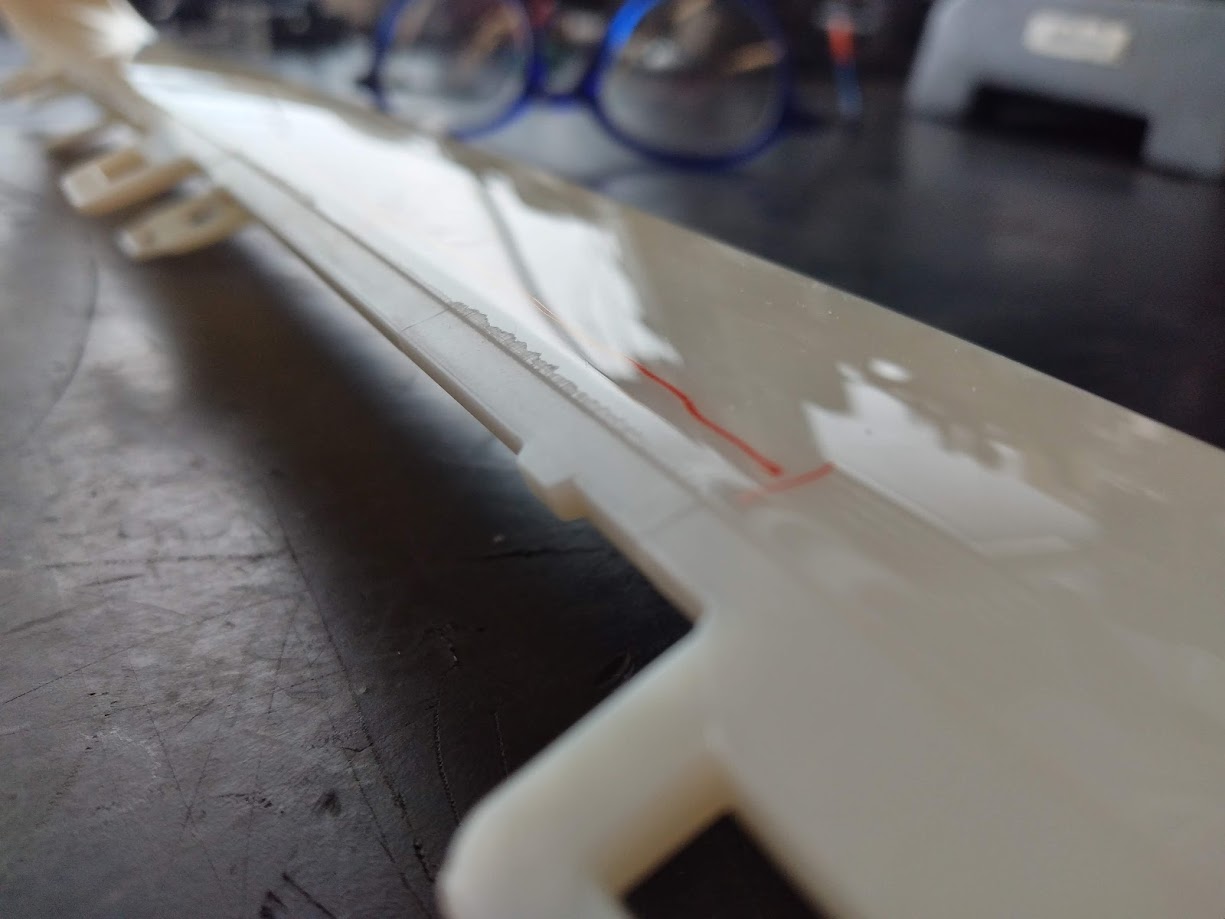

Škrábance může způsobovat omačkaná dělící rovina vlivem sedání dělící roviny (čárový kód) pak je třeba hranu dělící roviny přejet opatrně nehtem a tak poznáte podle drhnutí i velmi nepatrný otřep na tvárnici. Ten musite keramickým pilníkem, nebo jemným kamínkem odstranit. Je třeba dát velký pozor na možné poškození A povrchu ( leštění, dezén, apod). Problém může způsobovat hluboký leptaný dezén, který ale neleží na dostatečném úkosu (empirie říká že na každých 0,02mm hloubky dezénu je třeba 1° pro správné odformování.

Správný postup by měl nejprve vypátrat a eliminovat místo, kde dochází k ulpívání na tvárnici a pokud je to něco, co vzniklo chybou, tak to odstranit…

Bohužel ne vždy se podaří najít pravý přesný důvod, proč se výlisek příčí, nebo vázne už při otevírání formy, tedy ve tvárnici. Často pak nástrojař zvolí postup vytvořit na tvárníku drobný zápor.

Při vyhazování může docházet k situaci, kdy se jednotlivé vyhazovače nebo šíbry vzájemně perou mezi sebou a dochází ke křížení při vyhazování to může až deformovat, nebo poškrábat výlisek.

Opět by měla být priorita přijít na místo, kde výlisek ulpívá a přednostně řešit příčinu ( malé úkosy, navalené hrany, nedostatečně vyleštěný povrch např v žebrech..)

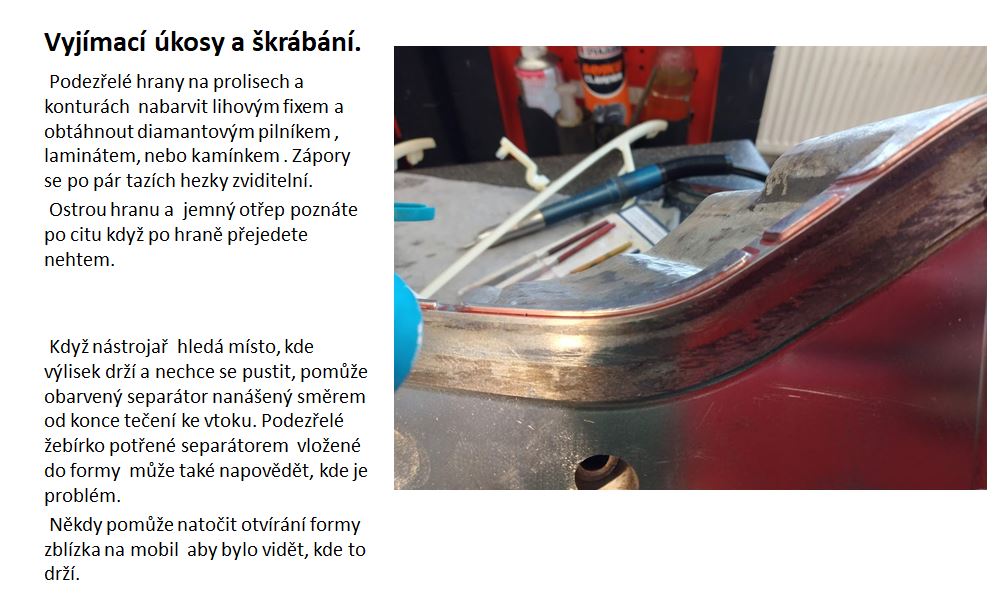

K diagnostice pomůžou dva fígle 1 podezřelé žebro odříznout skalpelem a zaslepit jím místo v kavitě, nebo jemným filcem nanést do kontrolovaného místa (lehce nad něj proti toku taveniny) jemnou vrstvičku obarveného separátoru.

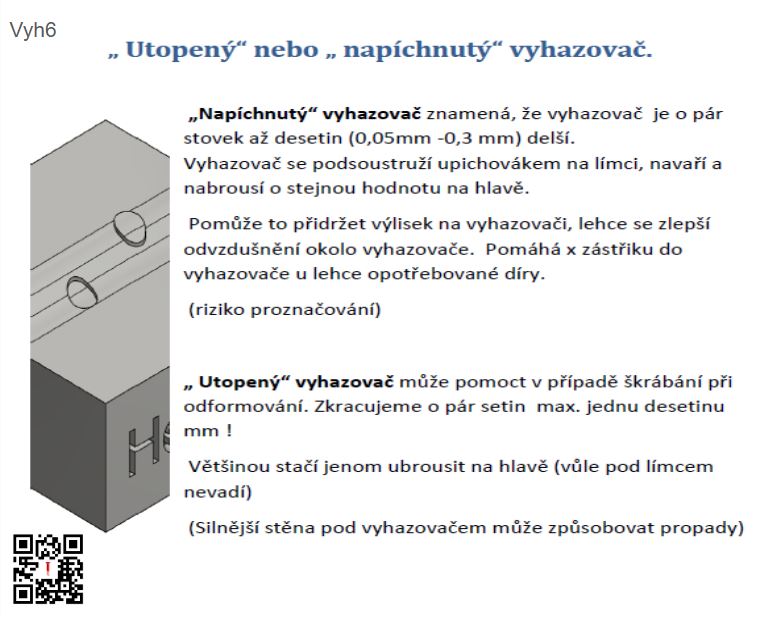

Někdy je problém způsoben ostrými hranami na šikmých vyhazovačích. (jak jde šikmý vyhazovač do strany, ostrá hrana strouhá šponu) pomůže vhodným směrem srazit hranu, nebo místo o 0,05mm utopit do tvaru ( obrázek)

Pokud výlisek ulpívá na vyhazování, je třeba zkontrolovat proč a odstranit příčinu (obrázky přidržovačů a tahačů).

Používat tzv. oklep není systémové, snižuje to životnost formy, prodlužuje cyklus. Riziko že výlisek zajede zpátky do formy a dojde k opětovnému zavření a poškození formy není akceptovatelné.
