4.Studené spoje/Weld lines

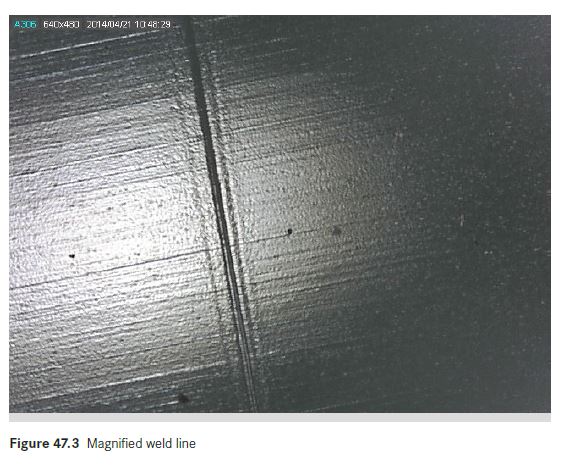

Studený spoj / Svařovací čára (Weld Line): Viditelná čára v místě, kde se setkaly dva proudy taveniny. Může jít o estetickou vadu, ale i o místo se sníženou pevností.

Tam, kde se ve formě setkávají dva proudy taveniny, tam vznikají tzv. studenáky. Materiál se vzájemně neprováže a nepropojí a v místě je viditelný vrub s výrazně sníženou pevností.

Nezaměnit, nesplést s: škrábance, tokové čáry,trhliny

technolog: Technolog muže použít vyšší rychlost plnění, teplejší taveninu, teplejší formu, delší a vyšší dotlak.

nástrojař: odvzdušnění,tloušťka stěny,poloha vtoku,pozor na separátory

seřizovač: zavíračka,bod přepnutí,pozor na separátor a silikonový olej ve výrobě

jiné(materiál,stroj, konstrukce dílu): viskozita materiálu

L.Zeman: zvýšit teplotu taveniny, teplotu formy, optimalizovat rychlost vstřikování, zvýšit zavíračku/ změnit polohu vtoku, zajistit dokonalé odvzdušnění, zvážit přidání ptzv.přetoku. Zamezit použití separátorů a silikonu.

Studený spoj nástrojař:

Nástrojař by měl zkontrolovat odvzdušnění formy, aby vyloučil, že problém není zhoršován stagnací plastu díky bránícímu vzduchu. Nástrojař musí zajistit technologovi co největší techn. okno, aby technolog mohl ovlivnit problém technologickými parametry např. vyšší vstřikovací rychlostí( k tomu musí být forma správně odvzdušněná).

V neodvzdušněné formě se před čelem taveniny pohybuje plyn nasycený oleji a zplodinami degradace plastu a tento kondenzát pak působí v podstatě jako separátor.

Nejslabší studené spoje jsou tam, kde hmota teče proti sobě, čelně se srazí a zůstane stát. Kdybychom dokázali ovlivnit směr toku tak, že by obě čela proti sobě natekla pod úhlem, pak by spoj byl podstatně pevnější (kniteline, meltline).Změnit tečení plastu ale jde jenom převtokováním(dát vtoky jinam)zajistit plnění tak, aby byl studený spoj na jiném místě, a nebo změnou tloušťky stěny výlisku v určitých místech tečení zbrzdit, nebo urychlit. Obě možnosti ale nástrojař nemůže rozhodnout bez konstruktéra, zákazníka atd.,protože je to zásah do formy a tvaru výrobku. Někdy se pro odstranění studeného spoje se sníženou mechanickou pevností používá přetoku v místě za studeným spojem. Nepropojený materiál se ze stěny výlisku "vypláchne" do přetoku. Přetok je pak nutné opracovat, nebo ho koncipovat jako tunelový vtok. a

Pro pochopení toku je dobré mít v ruce nedolité díly.
