5.Lunkry/Voids

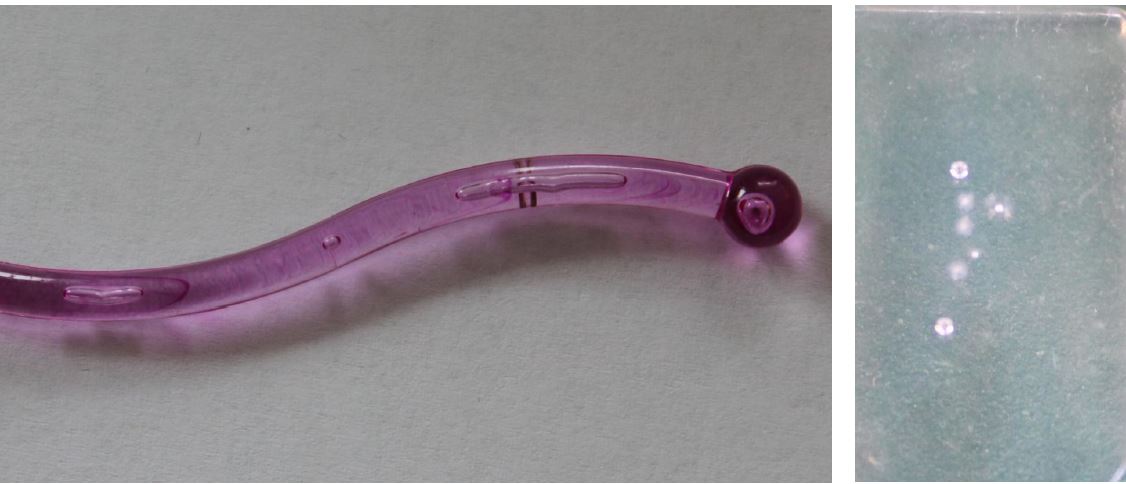

Bubliny a dutiny (Voids): Prázdná místa uvnitř materiálu. Pokud jsou na povrchu, mluvíme o povrchových bublinách způsobených vlhkostí nebo plynem.

"Bubliny" tvořené vákuem, které vzniknou v tlustostěnném výlisku díky smrštění chladnoucího plastu. Od obyčejné bubliny naplněné zavýřeným, uvězněným vzduchem je poznáte při zahřívání horkovzdušnou pistolí.

Když bublina zmizí, imploduje, při zahřívání se zmenšuje, pak je to vakuola, pokud se zvětší, udělá puchýř, který se nafoukne a praskne, pak je to bublina plynu.

Nezaměnit,neplést s: Zavýřený vzduch, bublina, puchýře,uvězněný vzduch, špatné odvzdušnění.

technolog: nízký dotlak,krátký dotlak,nízká i vysoká teplota formy,vysoká teplota taveniny

nástrojař: chlazení, tlusté stěny , lokace vtoku

seřizovač:

jiné(materiál,stroj, konstrukce dílu) :

L.Zeman: zvýšit vstřikovací tlak, dotlak, čas dotlaku.,rychlost vstřikování ,dávku ,polštář ,čas chlazení , teplotu taveniny ,teplotu formy , optimalizovat a posunout bod přepnutí výš/ zkontrolovat,vyčistit ,vyměnit plast.jednotku, zajistit více vtoků, zkontrolovat temperaci a chlazení

Lunkry nástrojař:

Zkontrolovat chlazení formy. Když by forma nechladila správně, pak i po zamrznutí vtoku zůstane živé jádro ve výlisku a protože vtok už zmrznul, tak dotlak už nevykompenzuje smrštění. Výlisek se bud smrskne a zkroutí, nebo, když bude stěna dostatečně zamrzlá, tak tvar podrží a objemové smrštění vytvoří bubliny vakua v jádru výlisku.

Prázdné prostory jsou často přehlíženy, protože nejsou vidět. V průhledném výlisku se budou dutiny vyskytovat nejčastěji v tlustší stěně. Dutiny mohou vést ke snížení fyzikálních vlastností výlisku. Pro kontrolu je většinou nutné provést řez stěny výlisku. Není-li dodržena jednotná tlouštka stěn, popř. je-li díl plněn od tenké stěny k tlustší, pravděpodobnost tvorby lunkru se zvýší. Design a technologičnost konstrukce dílu zde hraje největší roli.

Špatný návrh součásti povede k zúženým procesním oknům, což zvýší náklady na výrobu dílu.

za jistých okolností může pomoct obrátit chlazení a chladit obráceně tedy nejintenzivněji na konci tečení..
