8.Meandrový tok/Jetting

 8.Meandrový tok/Jetting, worm track

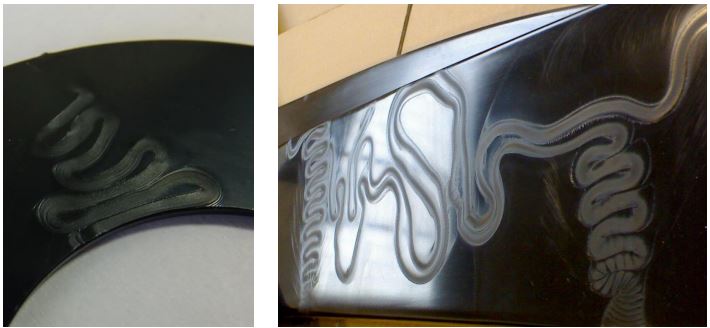

Díl se neplní čelním postupem taveniny fondánovým tokem s kontaktem se stěnou formy od vtoku, ale stříkne dutinou formy bez kontaktu se stěnou a vznikne defekt podobný červí cestičce v plastu blízko vtoku.

Nezaměnit, nesplést s: šlíry,

technolog: snížit rychlost vstřikování,zvýšit teplotu taveniny,snížit teplotu formy

nástrojař: Úprava vtoku (hranky), Úprava kanálu odskok, Gate land, Zvětšit vtok

seřizovač:

jiné(materiál,stroj, konstrukce dílu): Poloha vtoku

L.Zeman: snížit obj. tok taveniny,teplotu formy, profilovat rychlost vstřikování, změnit polohu ústí, do formy přidat narážecí kolík.

Meandrový tok, jetting nástrojař:

Pokusit se úpravou hrany vtoku nasměrovat vtok buď k tvárníku, nebo k tvárnici, ale neměl by vtok mířit do středu prostoru kavity.. Od začátku by hmota měla přilnout k jedné straně. Širší, nižší vtok často pomůže problém odstranit. Gate land situaci zhoršuje je vhodné udělat délku zúžení vtoku co nejkratší 0,5-1mm. Zvětšit průřez vtoku ( pozor na čas zamrznutí- zvětšovat jen v širším rozměru). Upravit tvar v ústí tak aby se proud taveniny nasměroval na tvárnici ev. tvárník a plnilo se dál v kontaktu se stěnou. Vytvořit v ústí vtokového kanálu těsně před vtokem odskok podobný lapači čela tak aby sloužil jako brzda (přibrzdí to čelo pouze v momentě vstupu do formy a zabrání vyběhnutí hlavičky červa..)

Představme si klasickou vtokovou soustavu, kde vtok připomíná hasičskou stříkačku nebo trysku wapky. Tenký úzký proud s velkou rychlostí a relativně malým objemovým tokem. Kdyby jsme ale změnili tvar trysky na hadici z uzkého bodu na několikrát širší plochou trysku tok se nám uplně změní z bodového na vějířovitý a zároveň nám s několikrát větším průřezem výrazně stoupne obj. rychlost.

S koncepcí tenkých ale širokých (do stran) vtoků jsme schopni dosáhnout kratšího cyklu navíc s kratší dobou zamrznutí vtoku ,držet, nebo snížit vstř tlak,zlepšit stopy po oddělování vtoků. pomůže to zmírnit blušeni, jetting, ??hezitaci??? a flaking??( vystouplý vtok problémy s trháním, šupinky )

Zajímavé řešení je u vtoku umístit brzdu pod pružinou, která zabere ⅓-½ nominální tloušky stěny, odkloní proud plastu a když se čelo posune dál do výlisku, tak tlak taveniny přemůže pružinu a kolík se srovná se stěnou výlisku.
