KOUZELNÁ DIAMANTOVÁ KULIČKA

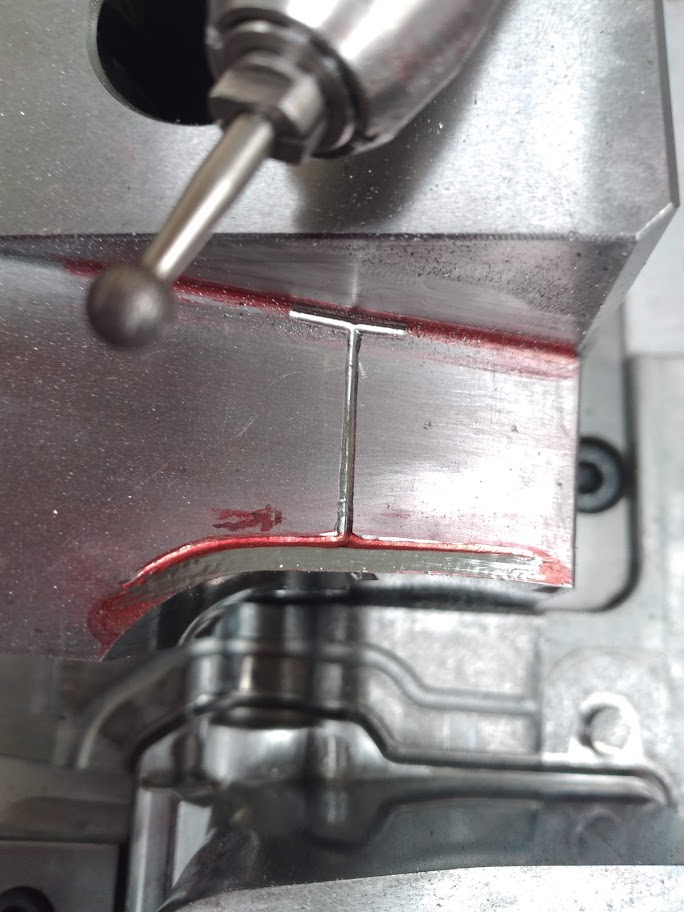

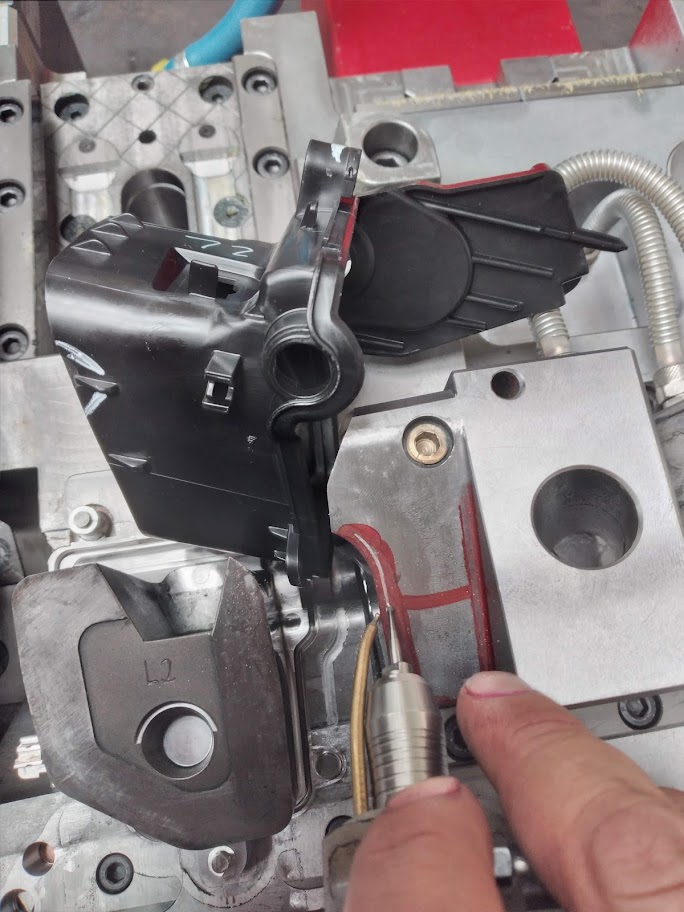

Pokud chce formař obrobit (ponížit) ručně nějakou obecnou zakřivenou plochu (například žebírko, stěnu výlisku, nebo třeba odvzdušnění v dělící rovině), může to provést s poměrně slušnou přesností pomocí diamantového tělíska tvaru koule (nebo válce).

Potřebuje k tomu (kromě vercajku) základní znalost geometrie ev. matematiky. (postačí i grafické řešení kružítkem na milimetrovém papíře) Důlky nebo proužky vybroušené kuličkou daného průměru (většinou kuličky 3-5mm) mají při dané šířce (odborně tětiva) odpovídající hloubku..

( u kuličky pr4mm je důlek o hloubce 0,01mm široký0,35mm a důlek hluboký 0,02mm má šířku ( průměr) 0,6mm a to už nástrojařovo oko velmi dobře rozezná. )

Já si vždycky před broušením rozcvičím ruku a oko na srovnané kostičce (na magnetce) a výsledek si ověřím "hodinkami" (úchylkoměr).

Pro dobrý kontrast plochu barvím lihovou fixou.

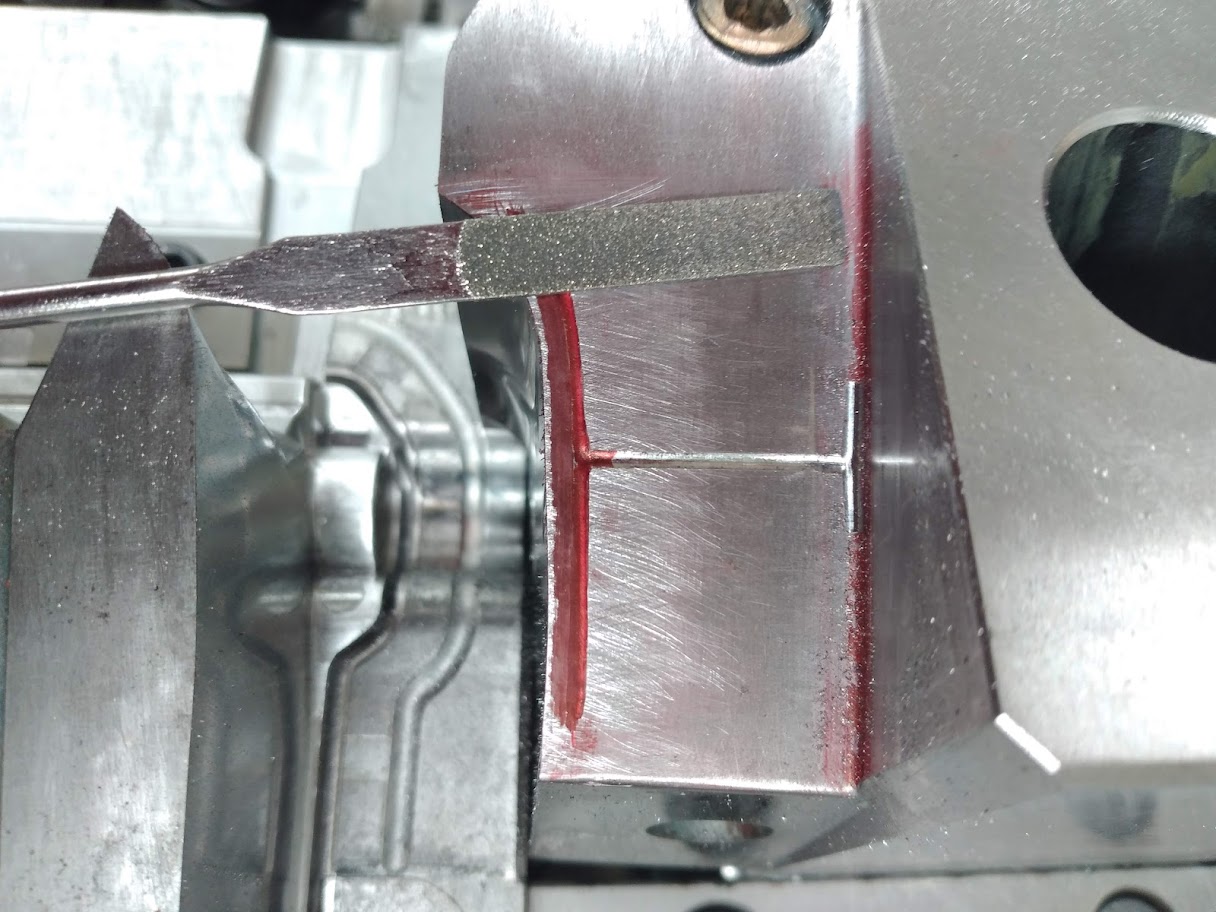

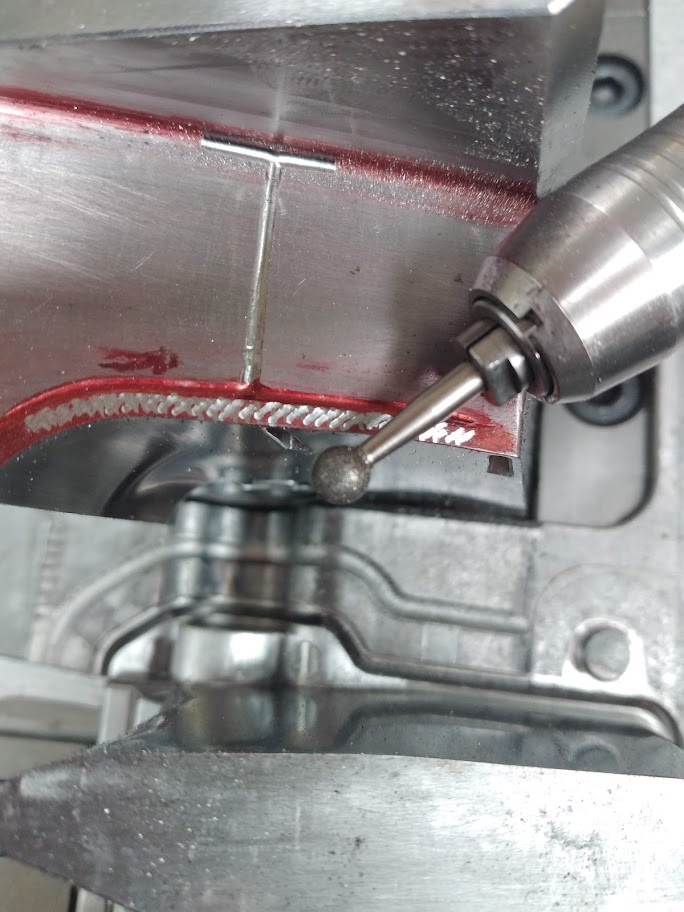

Když nadělám v ploše dostatečný počet důlků (nebo drážek) dané hloubky, nabarvím plochu fixou a pak začistím čelně valečkem,ev. ultrazvukem, nebo ručně jehlovým pilníčkem, dokud jsou sotva vidět "prdelky" (obarvená dna důlků/proužků ).

Čím míň potřebujete ubrat oceli, tím je metoda přesnější.. Dobře se hodí, když je třeba vybrousit na obecné ploše (kde to z různých důvodů nejde strojně) například odvzdušnění o hloubce 0,02mm.. tam si dovoluji tvrdit, že to jde s přesností +-0,005mm.
