Odvzdušňovací vyhazovače HelixPin
Forma o které nebudete vědět....

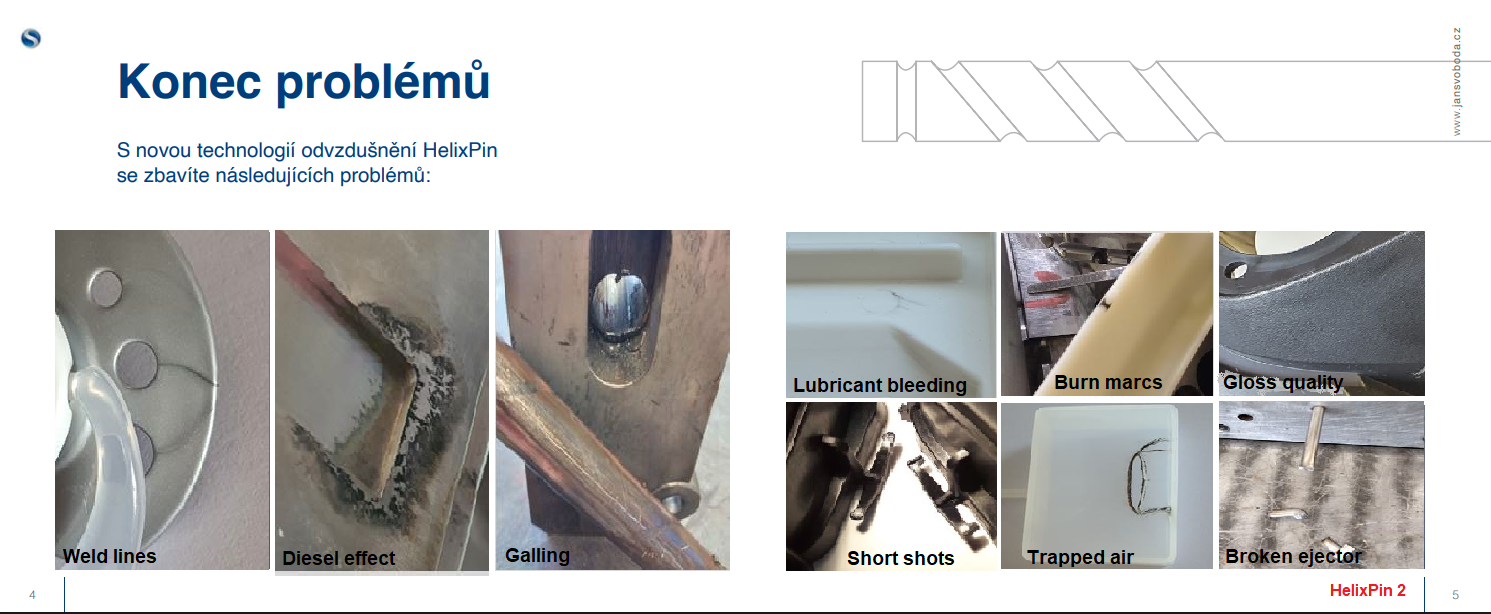

Každý konvenční kulatý vyhazovač lze nahradit vyhazovačem HelixPin a jednou pro vždy tím vyřešit celý komplex problémů pocházející z nedostatečného odvzdušnění.

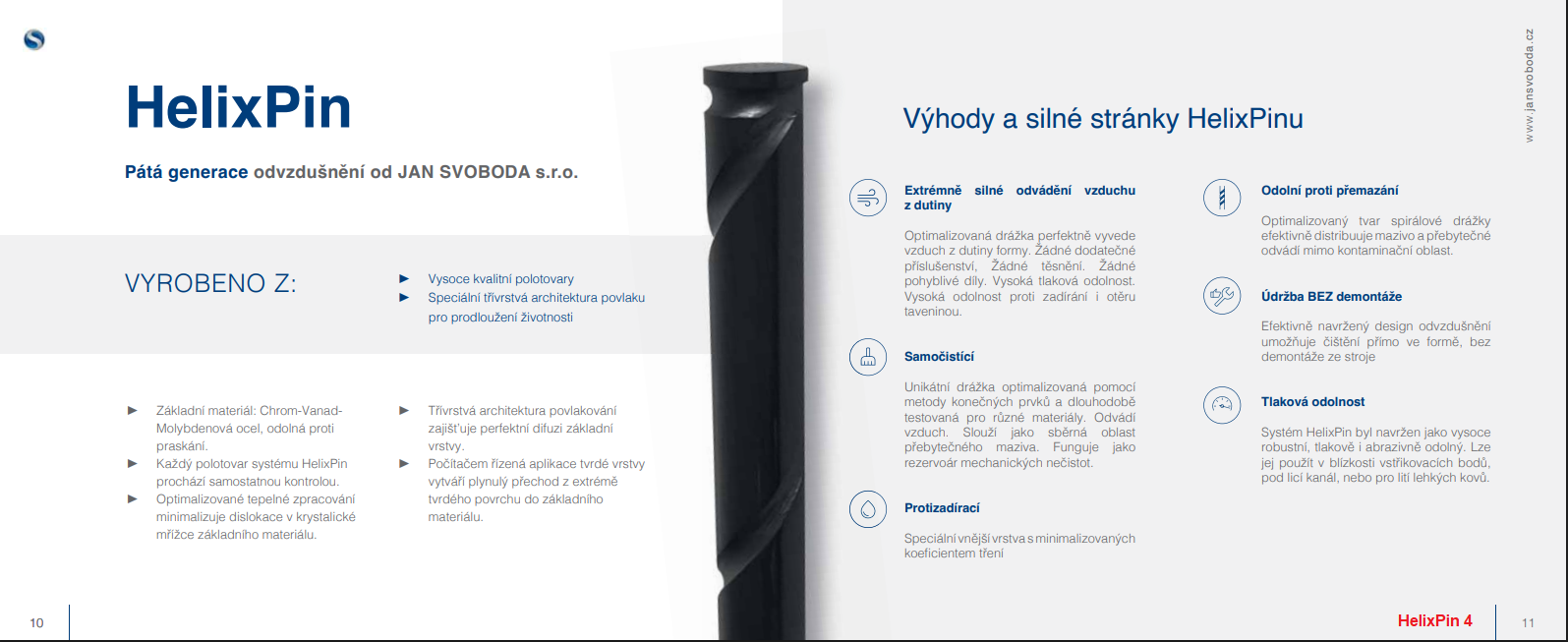

Samočistící efekt
Tvar drážky je navržen tak, aby nekladl odcházejícím plynům odpor a nedocházelo k zanášení formy vlivem kondenzace přehřátých par polymerních látek, barviv, aditiv a vody.
Díra pro vyhazovač zůstává čistá a minimální nánosy se uloží v drážce vyhazovače odkud se snadno dají očistit přímo na stroji bez nutnosti demontáže vyhazování.

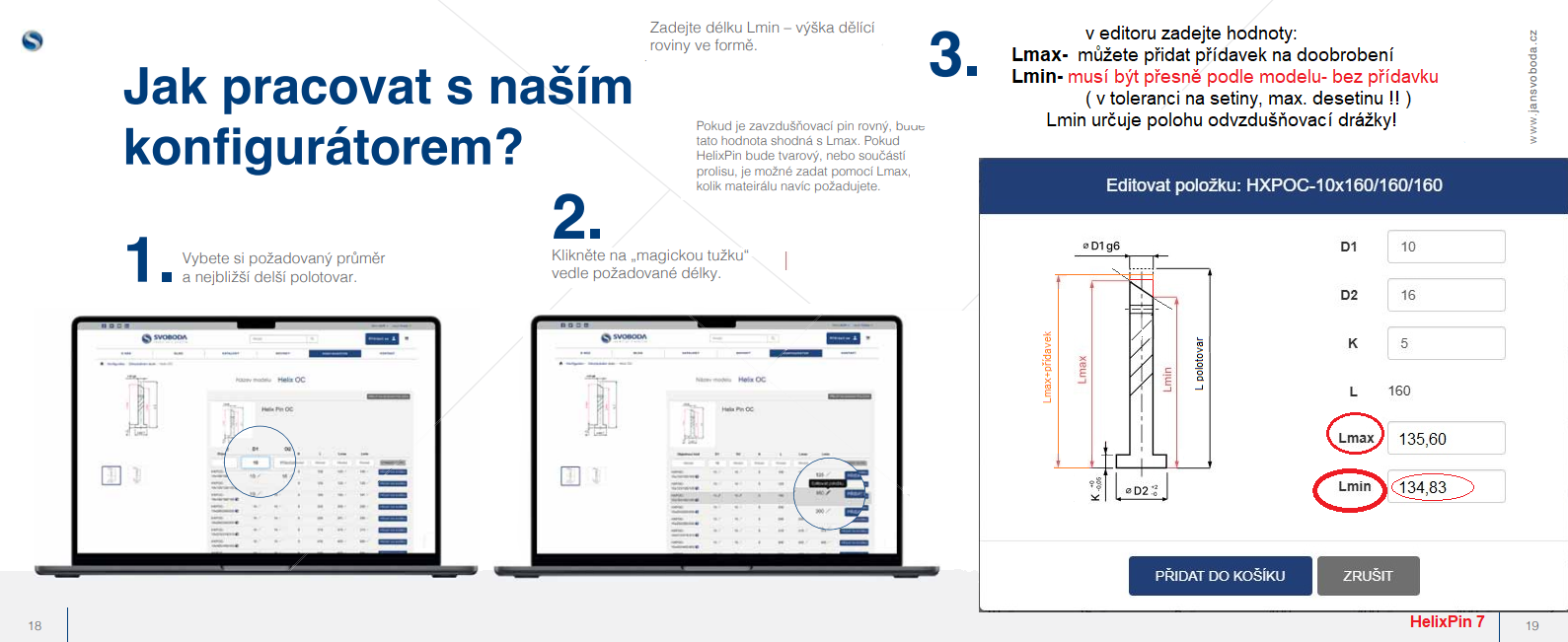

Návod, jak objednat v konfigurátoru

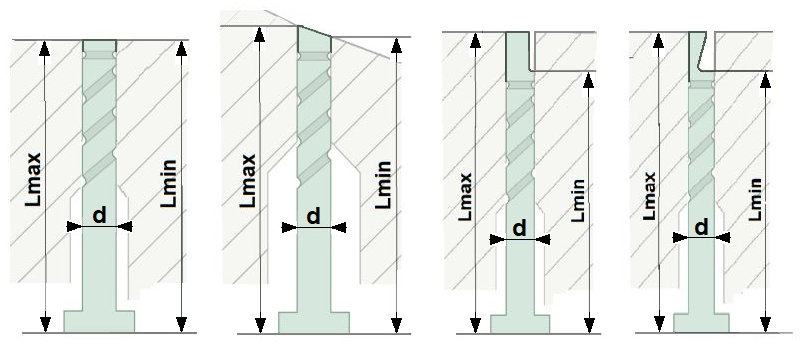

- d (nominální průměr vyhazovače)
- Lmax (maximální rozměr vyhazovače tento rozměr může být přesně, nebo s přídavkem na zapravení / doobrobení s povrchem formy)
- Lmin (minimální rozměr vyhazovače - tento rozměr musí být přesně jak je v modelu tj. bez přídavku)
1. Přihlaste se do konfiguirátoru.

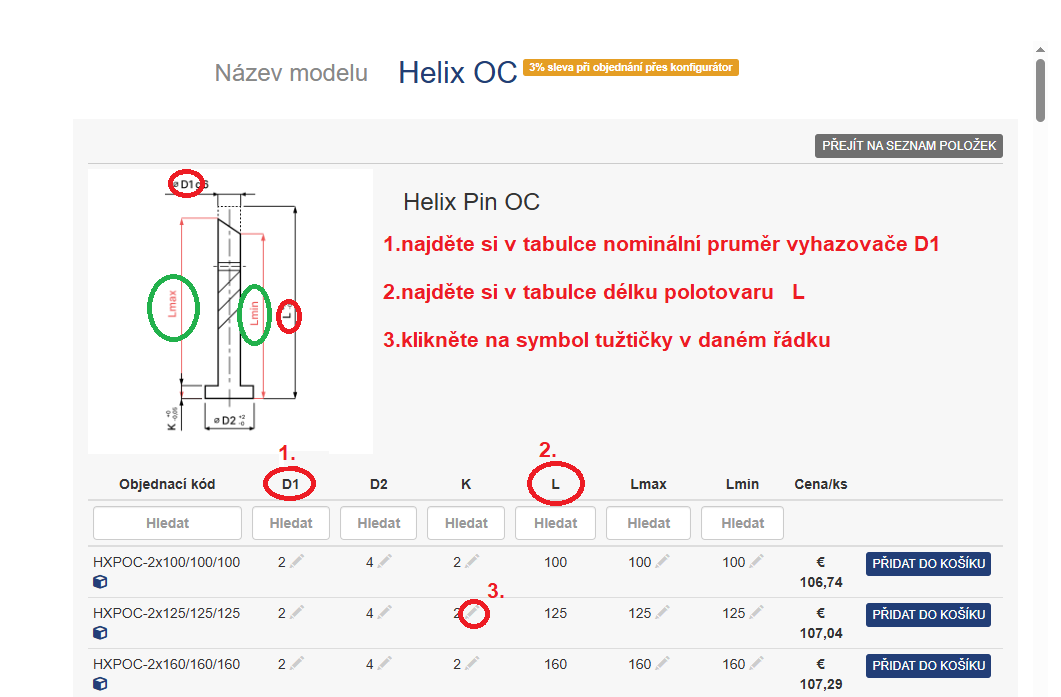

2. Vyhledejte průměr a délku polotovaru v tabulkách.
- Klikněte na kouzelnou tužtičku v řádku s požadovaným vyhazovačem.

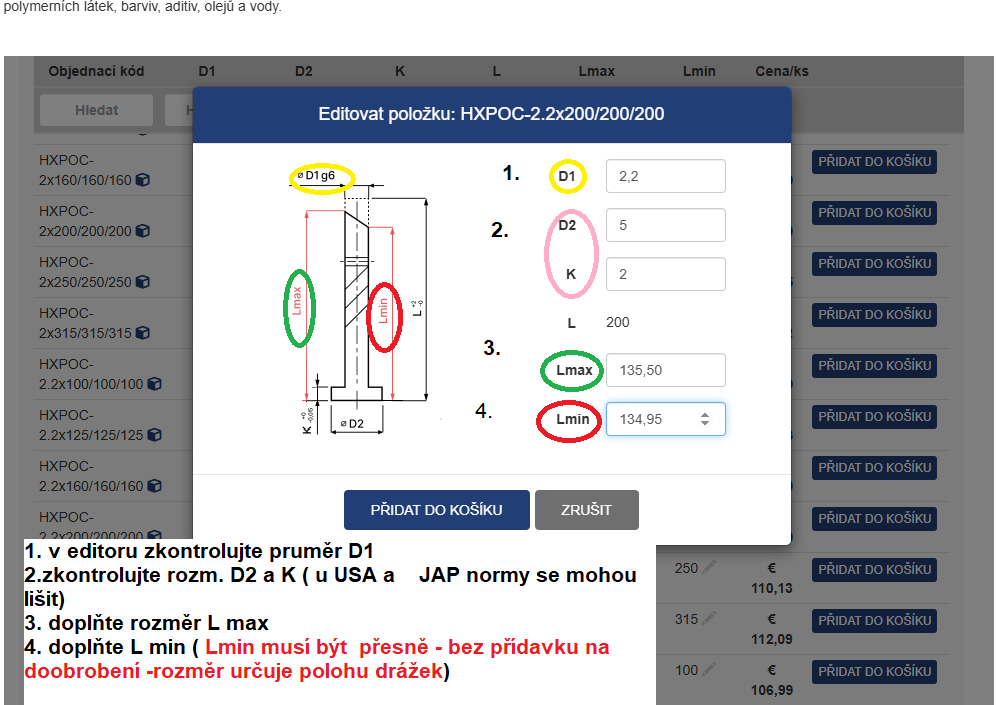

3. Po kliknutí na tužku budete v editoru.
Vyplňte rozměry Lmax a Lmin.
Pokud si budete vyhazovač sami zapracovávat do tvaru, můžete si rozměr Lmax zadat s přídavkem na doobrobení.
ALE !!! Rozměr Lmin musíte zadat přesně jak je ve formě, nebo modelu. L min nikdy neodhadujte a nezaokrouhlujte do plusu, protože od něj se odvíjí poloha drážek .
4. Vytvořte poptávku, nebo rovnou pošlete objednávku.

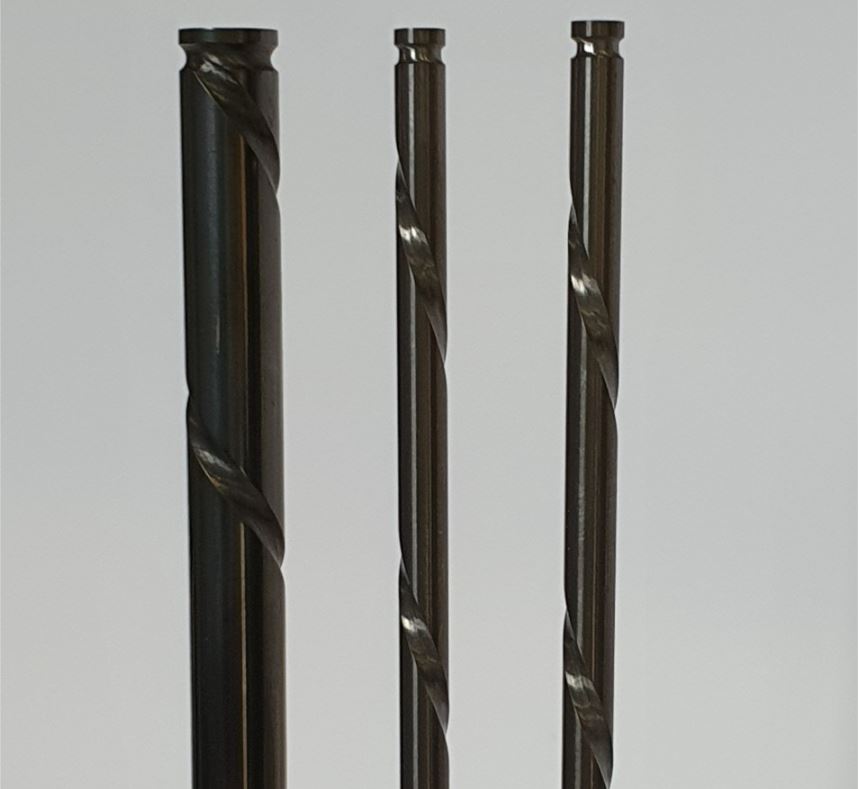

Kouzlo šroubovicové drážky se strmým stoupáním spočívá v tom, že díra pro vyhazovač zůstává čistá a nánosy se uloží v drážce vyhazovače odkud se snadno dají očistit přímo na stroji bez nutnosti demontáže vyhazování.

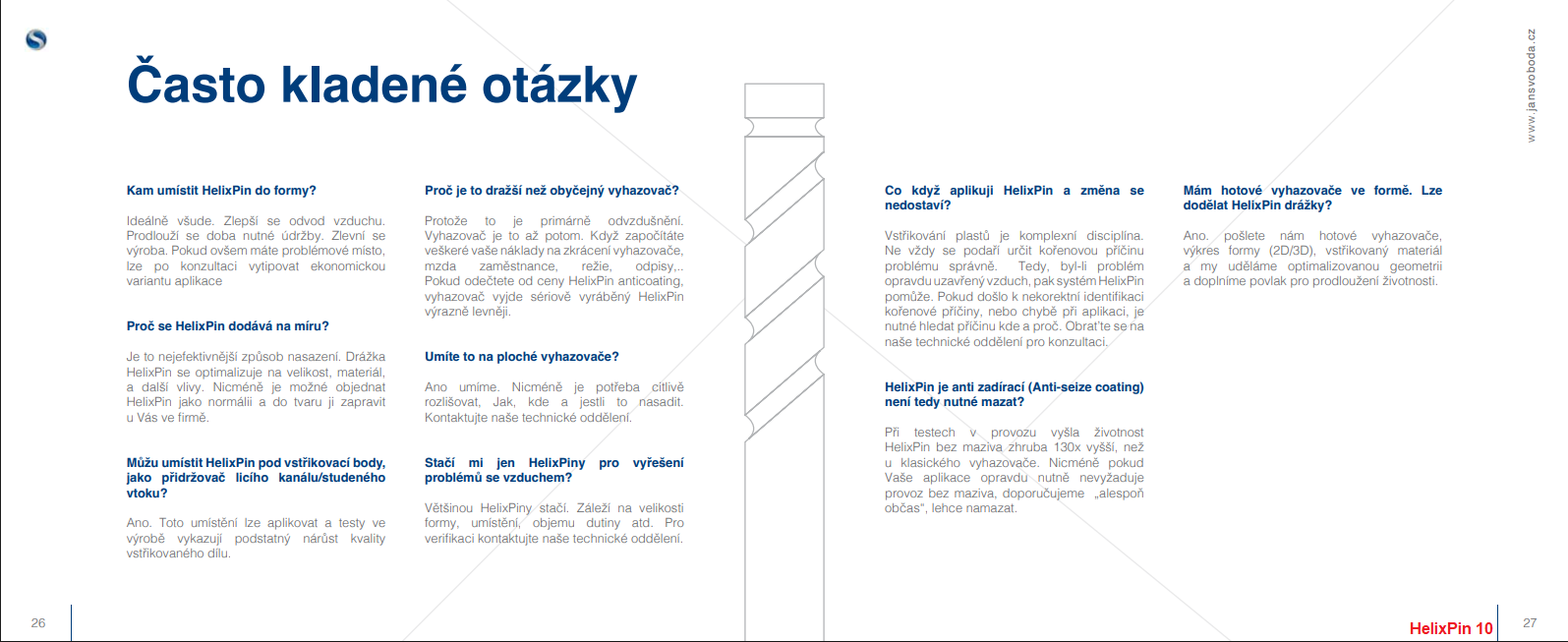

FAQ:
Lze vybavit Helix Pin drážkou již hotové eventuálně duplicitní vyhazovače v hotové a vyrábějící formě ?
ANO toto je nejjednodušší a nejrychlejší možnost.Pošlete samotné ev. duplicitní vyhazovače k nám a my je opatříme Helix drážkou (případně DLC povlakem) a pošleme k vám. (časově to zvládáme do týdne, u DLC povlaku+2 týdny)
Můžeme si objednat helixPin vyhazovače jako náhradní díl ev. polotovar , který si do formy osadíte sami?
Ano , Vyrobíme vyhazovače napřesno eventuálně s přídavkem na doobrobení v tvarové dutině. (časově to zvládáme do týdne , v případě obrábění tvaru napřesno podle modelu + 2 týdny u DLC povlaku+2 týdny)
Nabízíte HelixPin jako "normálii"
Zatím ne , ale je to do budoucna možné a chystáme se na to. Vše záleží na tom jak je váš konkrétní vyhazovač zakončen ve tvarové dutině. Pokud je rovný, dostanete vyhazovač s hotovou drážkou a čelem, a k tomu hlavu pro zkolíčkování zezadu si ho zakrátíte na míru a na jiskřičce si vyrobíte dírku pro zkolíčkování.

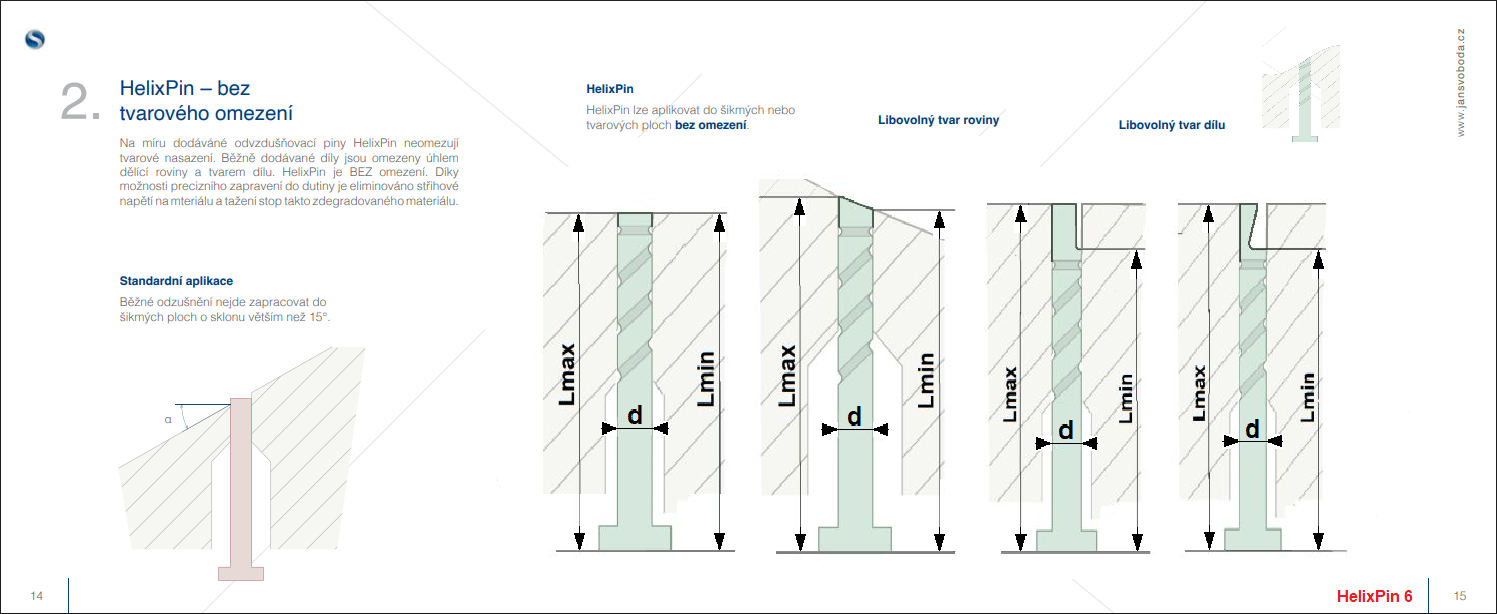

V případě zapracování do tvaru použijete vyhazovač s dostatečnou vzdáleností "prstýnku" tak aby sběrná drážka byla min . 1-2mm pod úrovní tvarové dutiny. S přídavkem si pak zkolíčkujete hlavu a pak v sestavě obrobíte čelo.
Ploché vyhazovače a odvzdušňovací drážky ?
Ano to je velmi účinné řešení s velikým potenciálem pro snížení zmetkovitosti ve výrobě. Platí zde podobné zákonitosti jako u vyhazovačů kulatých. Kontaktujte nás a domluvíme se.
U osazených nebo nestandartních vyhazovačů např. ( JAP/ USA) potřebujeme kompletní výkres.
