4.Studené spoje/Weld lines
4.Studené spoje/Weld lines
Studený spoj / angl. "Svařovací čára" (Weld Line). Viditelná čára, vrub, kde se setkaly dva proudy taveniny. Může jít o estetickou vadu, ale i o místo se sníženou pevností, když se materiál vzájemně neprováže a nepropojí .
Nezaměnit, nesplést s: škrábance(17), tokové čáry(20), trhliny(13)
technolog: zvýšit rychlost plnění, zvýšit teplotu taveniny, zvýšit teplotu formy, delší a vyšší dotlak.
nástrojař: odvzdušnění, tloušťka stěny, poloha vtoku, pozor na separátory
seřizovač: zavíračka, bod přepnutí, pozor na separátor a silikonový olej ve výrobě
jiné(materiál, stroj, konstrukce dílu): viskozita materiálu
L. Zeman : zvýšit teplotu taveniny, teplotu formy, optimalizovat rychlost vstřikování, zvýšit zavíračku/ změnit polohu vtoku, zajistit dokonalé odvzdušnění, zvážit přidání tzv. přetoku. Zamezit použití separátorů a silikonu.
Studený spoj nástrojař:
Nástrojař by měl zkontrolovat odvzdušnění formy, aby vyloučil, že problém není zhoršován stagnací plastu díky bránícímu vzduchu. Nástrojař musí zajistit technologovi co největší techn. okno, aby technolog mohl ovlivnit problém technologickými parametry např. vyšší vstřikovací rychlostí (proto musí být forma správně odvzdušněná).
V neodvzdušněné formě se před čelem taveniny pohybuje plyn nasycený oleji a zplodinami degradace plastu a tento kondenzát pak působí v podstatě jako separátor.
Převtokování , přibržděbní/ urychlení toku.
Nejslabší studené spoje jsou tam, kde hmota teče proti sobě, čelně se srazí a zůstane stát. Kdybychom dokázali ovlivnit směr toku tak, že by obě čela proti sobě natekla pod úhlem, pak by spoj byl podstatně pevnější (kniteline, meltline). Změnit tečení plastu ale jde jenom převtokováním (dát vtoky jinam),zajistit plnění tak, aby byl studený spoj na jiném místě, a nebo změnou tloušťky stěny výlisku v určitých místech tečení zbrzdit, nebo urychlit. Obě možnosti ale nástrojař nemůže rozhodnout bez konstruktéra, zákazníka atd., protože je to zásah do formy a tvaru výrobku.

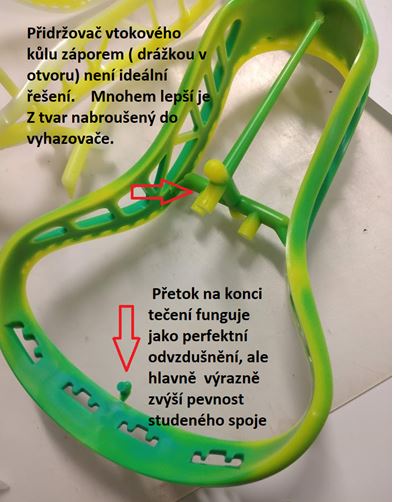

Použití přetoku
Někdy se pro odstranění studeného spoje se sníženou mechanickou pevností používá přetoku v místě za studeným spojem. Nepropojený materiál se ze stěny výlisku "vypláchne" do přetoku. Přetok je pak nutné opracovat, nebo ho koncipovat jako tunelový vtok.
Propíchnutí prolisu:
Velice jednoduchý a efektivní způsob odvzdušnění klipu zaformovaného v šíbru příp. vyhazovači. Propíchnutí se provede propichovačkou na EDM drátořezu . Díra v prolisu prochází až do díry pro šikmý kolík, aby se čas od času dala snadno pročistit drátkem.
Primární drážka má formu "rybníčku" uprostřed klipu, sekundární kanálek ( jiskřená dírka) vede nejpřímější cestou pryč od výlisku tak, aby nekolidovala s chlazením a dala se snadno pročistit (ideálně na stroji). Samozřejmě účinnost odvzdušnění i zde závisí na dodržení rozměru Vent Depht a Vent Land ( Vent widht je zde vnitřní obvod klipu).
Na odvzdušnění v šíbrech nemá vliv "sedání formy" , protože šíbr se pohybuje kolmo na směr zavírání stroje a nabroušená odvzd. štěrbina tam vydrží podstatně déle než v dělící rovině, která musí nést zavírací sílu.
Pro pochopení toku je dobré mít v ruce nedolité díly.
