Navařování TTW

Navařování TTW

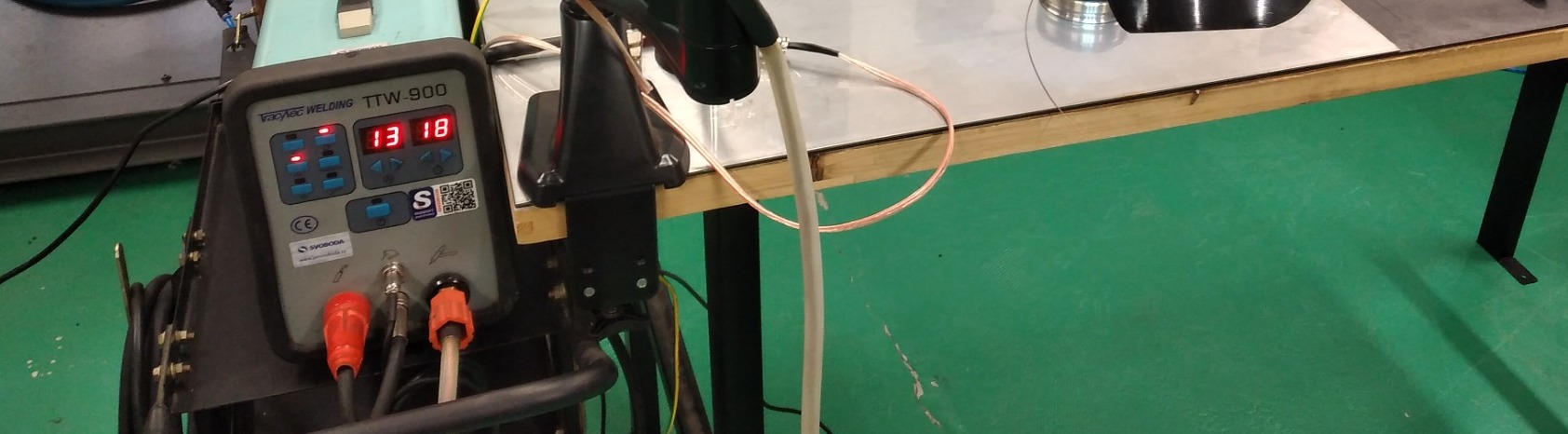

Opravy forem navařováním metodou mikrotig přístroj mikropulsní navařovačka Tracey Tech Welding.

jednodenní cvičení.

Textový návod v češtině na svařování, s QR kódem vpravo dole na stránce.

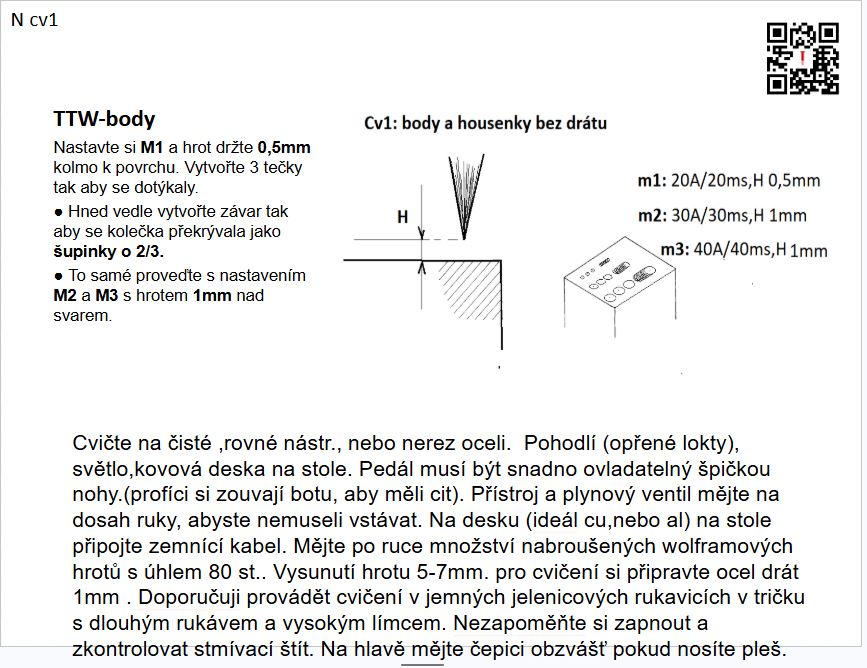

Opravy forem navařováním metodou mikrotig cvičení str 1

Schéma svařování TTW-body s popisem nastavení elektrod, rozměry svarů a ilustrací housenky bez drátu.

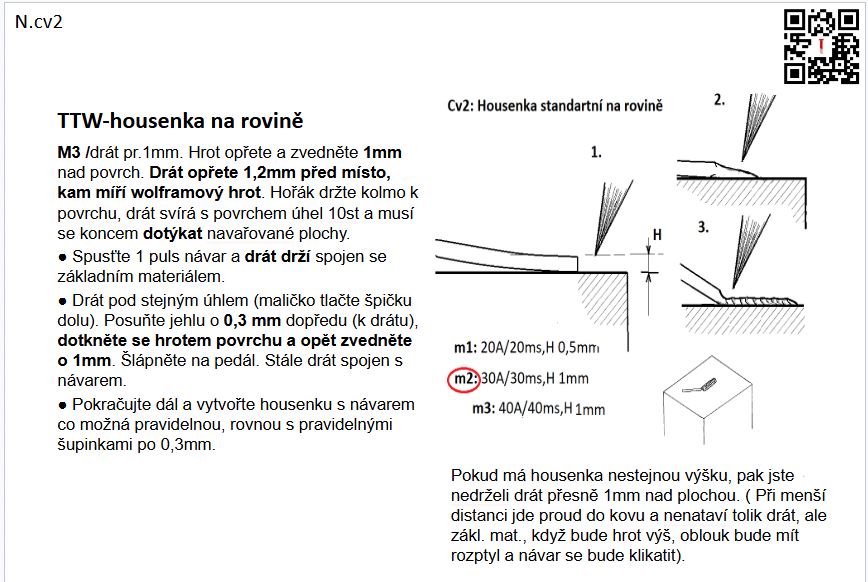

Opravy forem navařováním metodou mikrotig cvičení str2

Návodná stránka s popisem výroby housenky na rovině, schématy svaru a QR kódem.

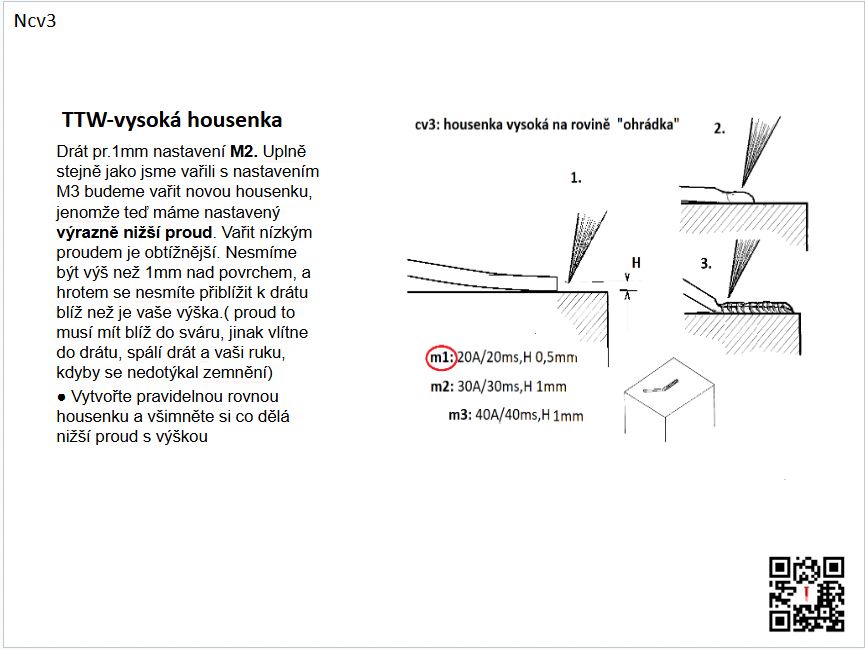

Opravy forem navařováním metodou mikrotig cvičení str 3

Schéma svařování: vysoká housenka, nastavení M2/M3, tři kroky s drátem a parametry m1–m3.

Opravy forem navařováním metodou mikrotig cvičení str 4

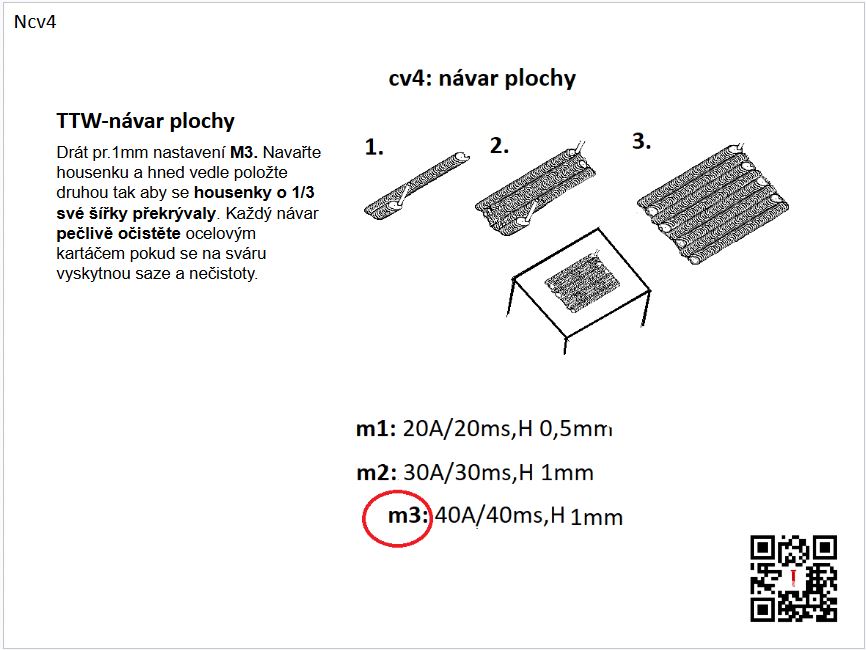

Schéma postupu svařování TTW-návary, tři kroky, parametry m1–m3 a QR kód vpravo dole.

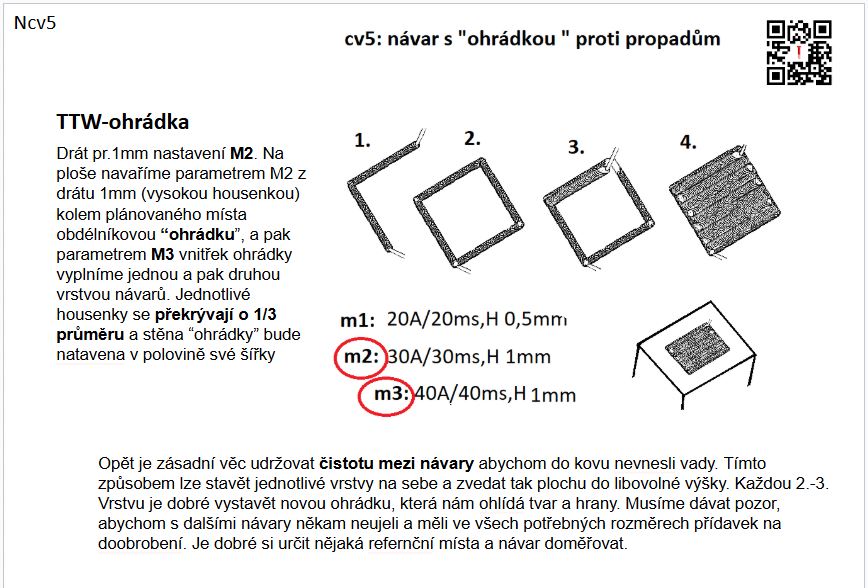

Opravy forem navařováním metodou mikrotig cvičení str 5

Schéma naváření „ohrádky“ proti propadům s kroky 1–4 a parametry m1, m2, m3.

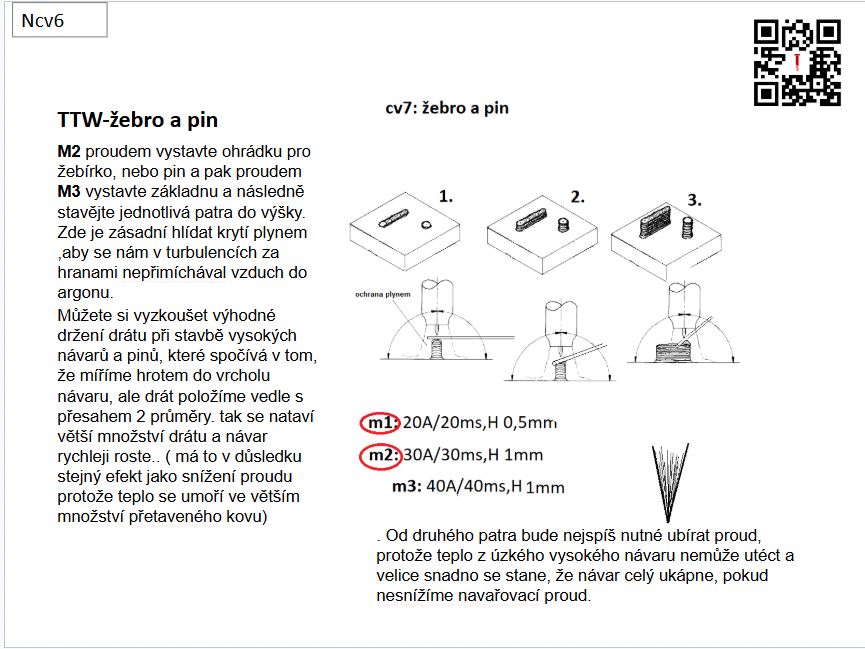

Opravy forem navařováním metodou mikrotig cvičení str 6

Schéma svařování TTW-žebra s popisem kroků, ochranného plynu a nastavení proudů m1, m2, m3.

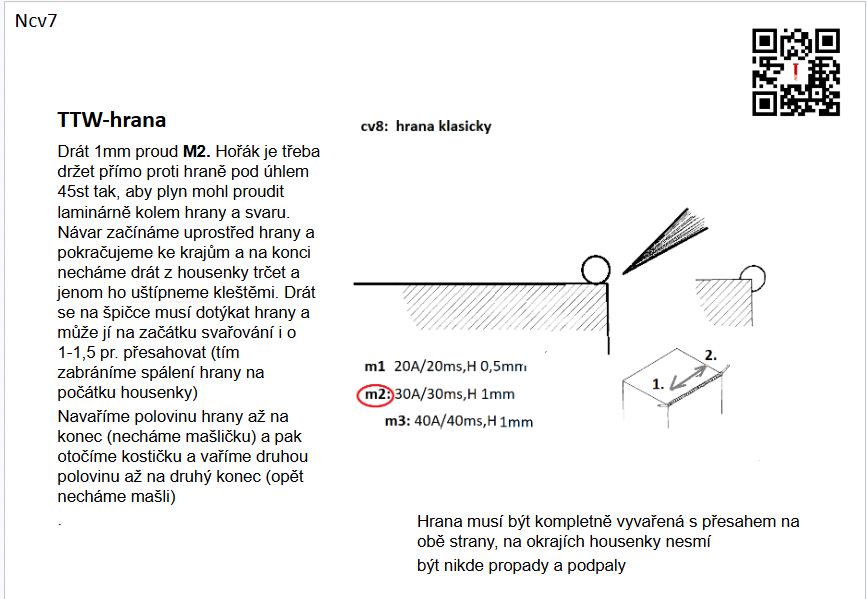

Opravy forem navařováním metodou mikrotig cvičení str 7

Schéma TTW-hrany s popisem svařování, rozměry drátu a nákresy detailů spoje.

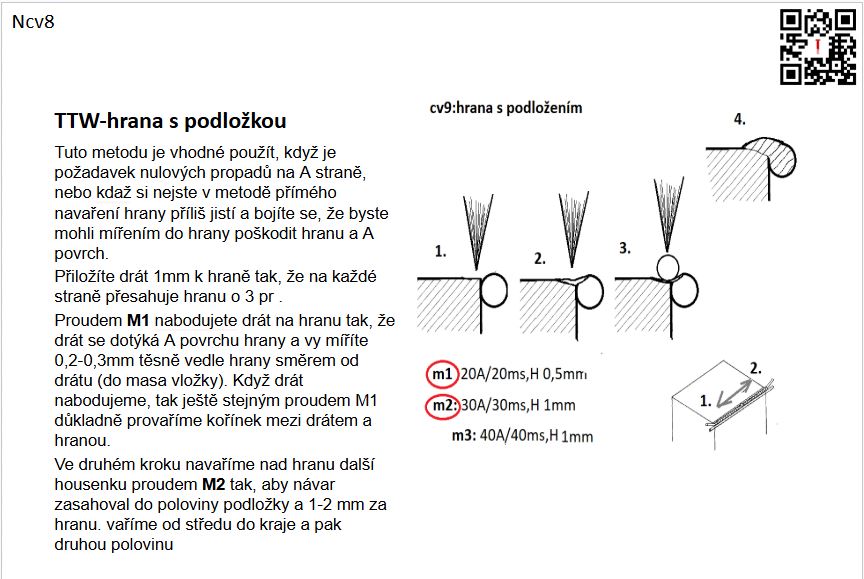

Opravy forem navařováním metodou mikrotig cvičení str8

Schéma svařování TTW-hrany s podložkou, kroky 1–4 a parametry svarových proudů.

Opravy forem navařováním metodou mikrotig cvičení str 9
