7.Fleky u vtoku/ Gate blush
7.Fleky u vtoku / Gate blush

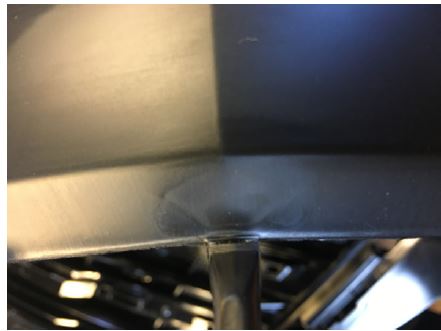

Vzhledová vada, změna lesku a barvy v okolí vtoku v důsledku vysokého smykového namáhání při průchodu plastu vtokem. Často má charakteristický vějířovitý tvar (vlnovka-letící pták). Plast vstoupí do dutiny a díky vysoké rychlosti dojde k erozi, nebo odtržení zatuhlé vrstvy v okolí vtoku. Může se vyskytnout i v místech, kde se skokem mění tloušťka stěny, nebo tam, kde se díky tvaru a plnění dutiny zvýší rychlost plnění. Kruhové, polokruhové, vějířové zapálení, zákal, změna barvy a odstínu v okolí vtoku.
Nezaměnit, nesplést s: Tokové čáry( 20), Jetting( 8 ) , "Gramofonová deska"(27 )
technolog: snížit (profilovat) rychlost vstřikování, teplota trysky, formy, taveniny zvýšit/snížit teplotu formy zvýšit/snížit teplotu taveniny provést zkoušku, kdy vada vzniká a podle toho profilovat. Teplota torpéd horkého vtoku
nástrojař: prověřit rozměry vtoku, prověřit (zaoblit) ostré hrany ve vtoku, zkrátit rozměr Gate Land poupravit směr toku do kavity úpravou vtoku. Zvětšit S vtoku, tak aby se zvýšil obj. tok a snížil smyk ale nezvedla se doba zamrznutí!!! ,cold slug well/"zpomalovač"
seřizovač: kontrola teplot, výkonů, čidel
jiné(materiál,stroj, konstrukce dílu): materiál PC/ABS trpí nejvíc na blušení
L.Zeman:
Blush a nástrojař:

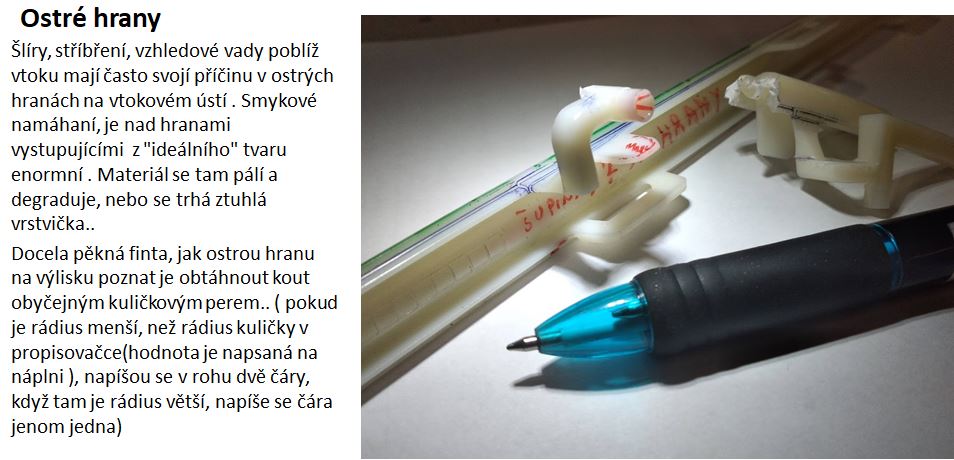

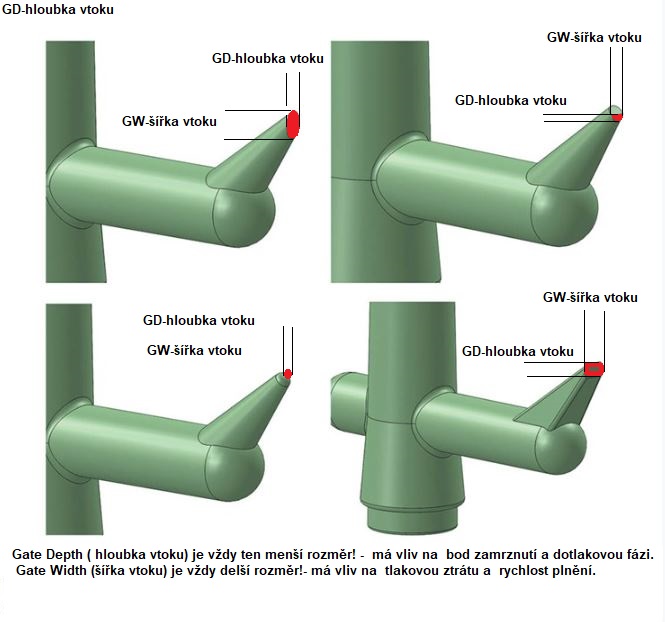

Nejprve prověřit, jestli vtok odpovídá dokumentaci. Zajímají nás rozměry vtokového ústí, rozměr gate land a ostré hrany ve vtokovém kanálu před vyústěním do výlisku. Pokud vtok odpovídá, je vhodné všechny ostré hrany před ústím zaoblit. Na hranách roste smykové namáhání taveniny a trhá se zde zmrzlá vrstva.

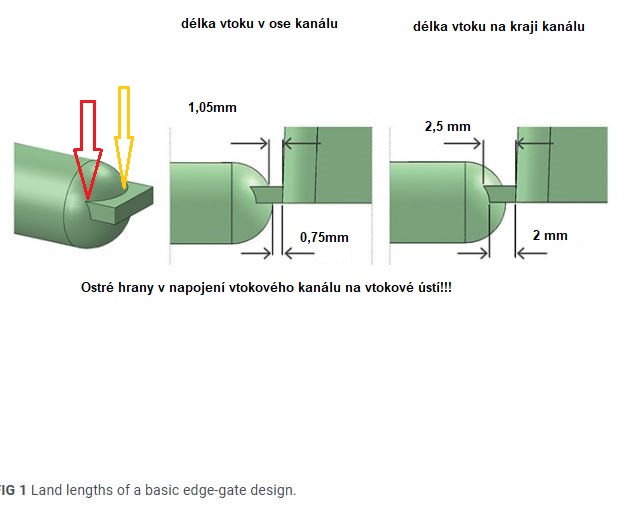

Dál je vhodné snížit rozměr Gate Land Length to má ohromný vliv na tlakovou ztrátu a objemový tok taveniny. GLL by měl být 0,7-1,2mm Platí zde stejný princip, jako u Vent Land Length a paralela s brčkem na pití limonády (dlouhé brčko - veliké ztráty tlaku - (hydr.odpor) / krátké brčko odpor o řád nižší) vtoky(57)
Blušení může způsobovat i větší přesazení tvárnice / tvárník resp.výraznější ostrá hrana, která tak vznikne.( snížit na přijatelné minimum).

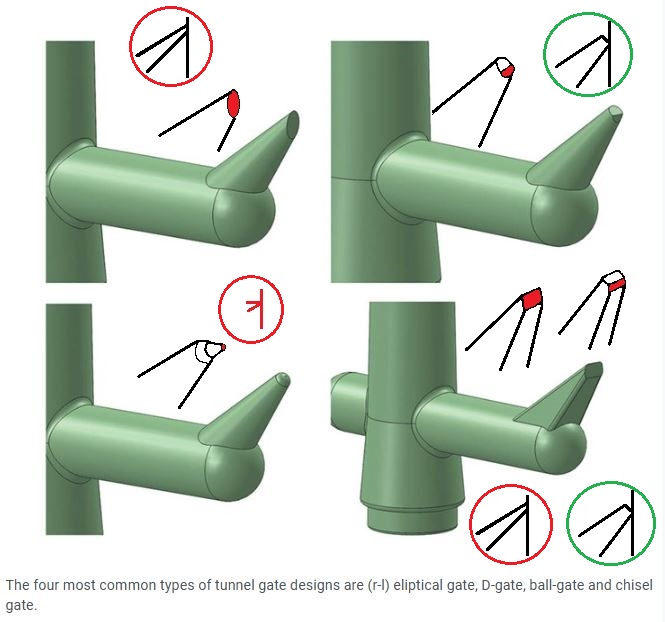

Je možné rozšířit samotné ústí vtoku v nižším rozměru (ne do výšky, ale do šířky) abychom neprodloužili dobu zamrznutí (a tím celý cyklus). Rozšířením vtoku se zvýší objemový tok a sníží tlaková ztráta a smykové namáhání taveniny.
Lapač studeného čela..
Blušení může vznikat při samotném vstupu taveniny do vtoku. Přidáním cold slug well- lapače studeného čela taveniny - větev vtoku, kam čelo taveniny zajede. Hmota je pak nucena téct vedlejším ramenem a původní čelo taveniny (často kontaminované plyny s nečistotami, které tlačí před sebou zůstane zadokované ve slepé větvi. Určitě to pomáhá proti plynným nečistotám, které jsou tlačené před čelem taveniny, ale Cold Slug "studené čelo" je fakticky nesmysl- tavenina teče fontánovým tokem, takže na čele je vždy horká… /(lapač napsat jako sam. téma)
Lapač v těsné blízkosti vtoků může pomoci jako "automatický profilovač rychlosti". Když hmota přijde na rozcestí a začne téct dvěma větvemi, pak se logicky pohybuje poloviční rychlostí a pokud je přetok dostatečně dlouhý (dělá se minimálně 1,5 - 4 Ø kanálu,ale tady třeba i víc..) problémy s bluší to může vyřešit. Načasování by se dalo ovlivnit délkou lapače, jeho objemem, ale také přiškrcením 0,5-1,5 Ø od rozcestí.
????Měli bychom se snažit, aby při vstupu taveniny do kavity nebyla první kontaktní plocha A povrch (tvárnice, vzhledový)????????.
Pokud je možné dosáhnout odstranění nebo zlepšení problému úpravou na formě, pak je to z pohledu technologie vždy lepší, trvanlivější a systémové řešení, než úprava procesu,profilování rychlosti.
Když vtok ústí do A vzhledové plochy, bude se problém neustále vracet a bude problém honit technologické parametry tak, aby byla vada ještě akceptovatelná.
Nejlepší by bylo vtok posunout někam, kde by bluš nebyla vidět.
Technolog může provést zkoušku postupného plnění, aby zjistil, v jakém okamžiku plnění k vadě dochází a podle toho pak může naprofilovat vstřikovací rychlost. Např. snížit rychlost v okamžiku, kdy fleky vznikají.( a pak zase může zrychlit.)
Bluše se mohou vyskytovat i uprostřed výlisku v místech přechodů z tenčí stěny do tlustší..
Zpomalovač/ ala cold slug well..
Zajímavý způsob řešení bluše je opatření studeného vtoku vedlejším kanálem podobným jako je lapač studeného čela. Tato "odbočka" v sobě může obsahovat i přiškrcení o podobné geometrii jako má konkrétní vtok. Tato úprava kanálu pak zafunguje jako zpomalovač vtokového ústí. V momentě, kdy čelo taveniny vstupuje do pravého ústí,dostane hmota možnost proudit i do ústí falešného a tím lze velmi účinnně vyregulovat vstupní rychlost.. jako rezervoár by mohly stačit dva průměry kanálu.
POSTUP Short Shot Study
I
- dotlak na nulu (minimum)
- bod přepnutí vyšší ???
- nastavit dávku na 95-98%
(Short shot study dopsat a nebo dát odkaz na kulkarniho robust proces development)
