Dutiny vakua (Voids): Prázdná místa  schovaná uvnitř plastu.

"Bubliny" tvořené vákuem, které vzniknou v tlustostěnném výlisku díky smrštění chladnoucího plastu.

Od obyčejné bubliny naplněné zavýřeným, uvězněným vzduchem Lunkry  rozeznáte  při zahřívání horkovzdušnou pistolí.

Když bublina zmizí, imploduje, při zahřívání se zmenšuje, pak je to vakuola, pokud se zvětší, udělá puchýř, který se nafoukne a praskne, pak je to bublina plynu.

Nezaměnit,neplést s: Zavýřený vzduch,bublina, puchýře,uvězněný vzduch (18),       špatné odvzdušnění-dieselefekt (3).

technolog: zvýšit dotlak, prodloužit dotlak, zvýšit teplotu formy /snížit teplotu formy, snížit teplotu taveniny

nástrojař: chlazení, tlusté stěny , lokace vtoku

seřizovač:

jiné(materiál,stroj, konstrukce dílu) :

L. Zeman: zvýšit vstřikovací tlak, zvýšit dotlak, zvýšit čas dotlaku.,zvýšit rychlost vstřikování ,zvýšit dávku , zvětšit polštář , prodloužit čas chlazení ,  snížit teplotu taveniny , snížit, ale  někdy i zvýšit teplotu formy , optimalizovat a posunout bod přepnutí výš/ zkontrolovat, vyčistit , vyměnit plast. jednotku, zajistit více vtoků, zkontrolovat temperaci a chlazení

Lunkry nástrojař:

Když forma nechladí správně, pak i po zamrznutí vtoku zůstane živé jádro ve výlisku a protože vtok už zmrznul, tak dotlak už nevykompenzuje smrštění. Výlisek se bud smrskne a zkroutí, nebo nekompenzované smrštění způsobí propady. Když je stěna dostatečně zamrzlá, tak tvar podrží a objemové smrštění vytvoří bubliny vakua v jádru výlisku.

Zkontrolujte funkčnost chladících okruhů.

( správné propojení dle schématu, průtok chladiva v jednotlivých okruzích, reálné teploty na vstupu a hlavně výstupu. Pomůže správně provedený termosnímek (55) (výlisku !!! ne formy!!! akvárek a hadic, pokud nemají teploměry..)

Chladící okruhy můžou reagovat na změny průtoku poklesem Reynoldsova čísla. Rozdíl mezi laminárním prouděním a turbulentním je obrovský !! Velký vliv může mít i zanesení kanálů vodním kamenem a nánosy. Zanedbává a podceňuje se vliv mrtvých ramen v chladících okruzích (měrná tepelná kapacita vody je 4,2 kJ/kgk zatímco oceli jen 0,4 !!! tedy 10x menší !!! Voda ve stagnujících kanálech bude fungovat jako pomalu se nabíjející tepelný akumulátor, který třeba až po hodině začne generovat zmetkovitost ve výrobě!!)

V náročných aplikacích má svůj smysl zaznamenat a průběžně kontrolovat průtoky vybraných kanálů s největším efektem na kvalitu a hospodárnost výroby. Čistící a servisní zařízení pro chladící okruhy jsou pro efektivní preventivní údržbu velkým přínosem, pokud je motivace je systematicky a řízeně používat.

Časté příčiny potíží s chlazením:

• Zbytky teflonové pásky cestují v okruhu. Zanesení (obalení stěn) vodním kamenem výrazně sníží kondukci.
• Posunutí přepážek a ucpávek.
• Kovové špony. Běžná realita i u renomovaných nástrojáren!!

Delší dotlak, delší chlazení, zvětšení vtokového ústí pomůže, ale prodlouží to cyklus a tím se zvýší výrobní čas a sníží rentabilita.

Optimalizace/ úprava chlazení

Normálně je chlazení nejintenzivnější tam kde do formy vstupuje nejvíc tepla tedy u vtoků.

Za jistých okolností může pomoct obrátit chlazení a chladit obráceně tedy nejintenzivněji na konci tečení.. K tomu je třeba nastudovat schema chlazení a zapojení okruhů a například obrátit průtok chladiva.

Vliv teploty formy a teploty taveniny

Čím chladnější plast dostanu do formy, z nížší teploty chladne a to sníží smrštění.

Čím studenější bude forma, o to bude nižší smrštění po vyhození, ale bude větší dosmrštění a vnitřní pnutí.

V teplé formě bude vyšší smrštění po vyhození, ale nižší vnitřní pnutí a dosmrštění.

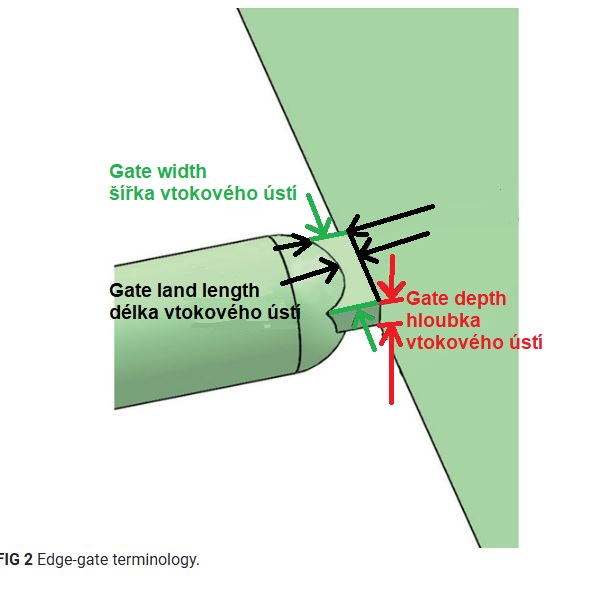

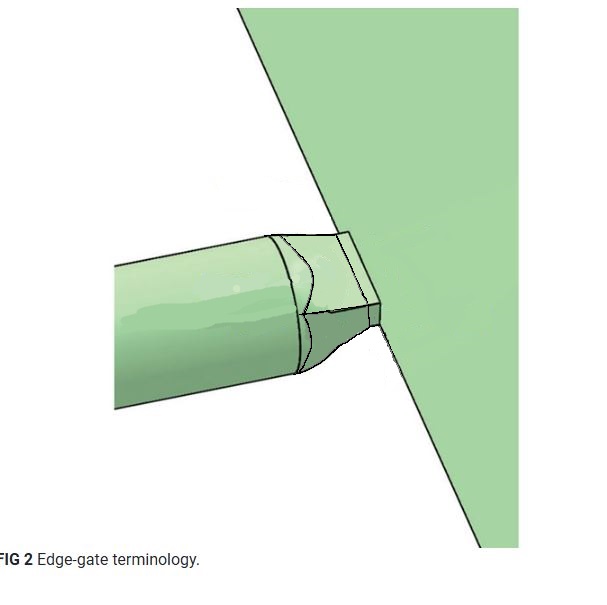

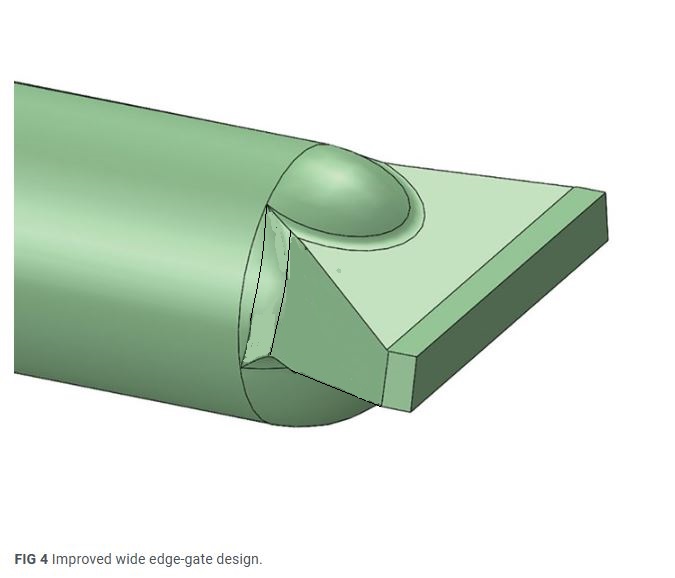

Úpravou vtoků jsme schopni zajistit rychlejší naplnění formy je třeba pochopit vztah GL, GW a GD na rychlost plnění, smyk a dobu zamrznutí

Design a technologičnost konstrukce dílu zde hraje největší roli.

Není-li dodržena na výlisku jednotná tlouštka stěn, popř. je-li díl plněn od tenké stěny k tlustší, pravděpodobnost tvorby lunkru se zvýší. Špatný návrh součásti povede k zúženým procesním oknům, což zvýší náklady na výrobu dílu.

Prázdné prostory jsou často přehlíženy, protože nejsou vidět. Ve výlisku se budou dutiny vyskytovat nejčastěji v tlustší stěně.

 Dutiny mohou vést ke snížení fyzikálních vlastností výlisku. Pro kontrolu je většinou nutné provést řez stěny výlisku.

Propady a Lunkry související s "krabicovým efektem" v místě nálitků a žeber.

Každé zesílení stěny oproti nominálu způsobí větší smrštění a jeho nerovnoměrnost. Propady a Lunkry  vznikají nad hranami, žebry a nálitky, kde stěna žebra je větší než 50% nominální pohledové stěny. Jakékoli sražení na hrance žebra má na problém velmi silný negativní vliv.

Rozřízněte výlisek skalpelem, pilkou a problematická místa si sami v reálu proměřte šuplerou, mikrometrem, měrkami.. Pokud máte pochybnost, nebo potřebujete situaci vysvětlit a doložit odpovědným pracovníkům, vemte si milimetrový papír a situaci si překleslete v měřítku 1:100. Použijte metodu vepsaných kružnic ke znázornění velikosti propadu v daném místě pro danou šířku napojení žebra a znázorněte si, jak dramatický vliv na propad má sražení hrany- rádius mezi stěnou a žebrem!! Propad lze do jisté míry eliminovat přidáním fasetky do plochy nominálu. Do žebra vařit nelze kvůli odformování. Hrany je třeba srazit jen minimálně kvůli vrubovému napětí ve výlisku.

  mohou vznikat ze stejných důvodů (širší stěna) u pokleslých utopených vyhazovačů, jader komínků atd.. viz vepsané kružnice/ chlazení/krabicový efekt (52) .. dopsat

Zvětšení vtoků má na Propady a Lunkry vliv jen do jisté míry.

Pozor na rozměr (obvykle ten hubenější) který prodlužuje dobu zamrznutí vtoku. ( když to nateče rychleji, (máme o ušetřený čas delší dotlak??) pak je teplota rovnoměrnější, větší vtok zlepší dotlak (pokud vtok správně ústí do nejtlustšího místa výlisku), ale větší vtok prodloužuje cyklus (dobu zamrznutí vtoku) rozepsat zákonitosti GL/GW/GD u vtoků, volum. flow, zamrznutí... názorně stejně jako u odvzdušnění!!! vtoky (57)

(propadliny a lunkry v oblasti vtoku: upravit td, zvýšit pd, snížit TT, TF, vs ( na konci je to studený, chladne to postupně jak se to stíhá doplňovat, ale jak vtokem proudí nová tavenina, tak ho zahřívá a vznikne tepel.hnízdo. ( postupně snižovat prutok při dotlaku tlak dotlaku) Vtoky!! GL, GW, GD !!! rozepsat rozkreslit. napsat prostřelení zamrzajícího vtoku ( zpomalovat, ubírat tlak, nechat i zavadnout a na konec prostřelit, dofouknout a nechat zamrznout- profilace s píkem ke konci...) probrat možnou záměnu a souvislosti s blušením(7).

propadliny v oblasti vzdálené od vtoku: upravit td, zvýšit pd, TT, TF, vs ( hmota rychle zaplní kavitu a moc brzy to zamrzne u vtoku, nebo po cestě, aniž by se stačila hmota doplnit v místě smrštění..) doplnit fotky studeňáku, kde je krásně vidět ta "synapse" jak je to na konci napakovaný a pak dál nekompenzovaný!!

vlastně tohle všechno funguje i na lunkry.. doplnit i tam¨)

propady a voidy spolu mají stejnou fyzikální příčinu a fungují na ně stejné postupy (propojit)

Dopsat vtoky (57) a gate freeze () / dotlak a dlouhý cyklus(51) krabicový efekt(52)

vliv rozdílné teploty na prohnutí( 36)
